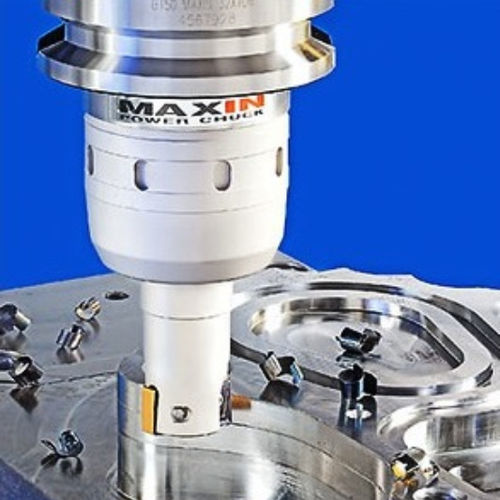

Porta-pinça ER MAXIN

de fresagemde alta precisão

Mandril de Alto Aperto - Mandril de Alto Aperto para Trabalho Pesado para Rápida Remoção de Material Com a ferramenta MAXIN, apenas um pequeno torque de aperto comprime a esfera frontal, oferecendo uma força de aperto extremamente elevada. Ela foi desenhada para aplicações de desbaste e acabamento em fresamento, onde são necessárias operações com transmissão de torque elevado, precisão máxima, compacidade e facilidade. Características A porca de fixação não é rosqueada (como nos mandris porta-pinças ER) Desenhada para mandrilagem direta da haste da ferramenta (sem necessidade de pinça intermediária) para uma força máxima de aperto * Construção de porca vedada Nenhuma redução axial da haste da ferramenta, pois o mandril é apertado Construção com parede fina para suportar forças de carga laterais maiores A força de aperto elevada atingida pelo mandril de alto aperto MAXIN resulta do cone esférico raso (1) com ranhura helicoidal (3) dentro do furo do mandril de alto aperto. Ele exerce uma força de fixação muito alta quando a porca de fixação (2) é girada na direção axial. A conicidade rasa da esfera da ferramenta (1) e a posição angular do rolamento agulha (4) que se assenta no alojamento criam o movimento axial da porca de fixação (2). O mecanismo de fixação exclusivo elimina o movimento axial da haste durante a fixação, simplificando o processo atual de preset. Precisão de Batimento: Batimento máximo a 100 mm. O balanço é de menos de 0,01 mm.
