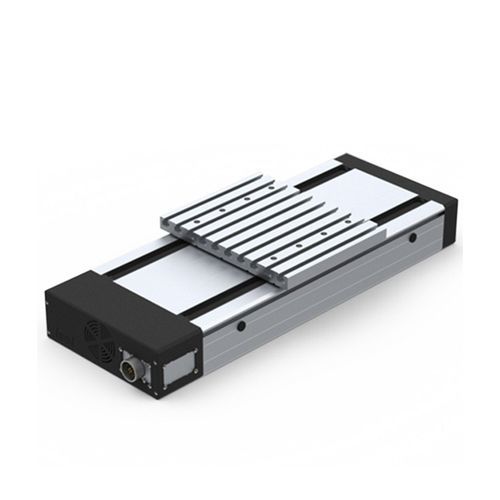

Unidade linear de perfil Linear unit equipped with spindle drive LES 5

com servomotorcom motor linearde precisão

Perfil da caixa do veio em alumínio L225 × A75 mm, anodizado naturalmente Unidade linear com 4 veios de aço de precisão Ø 12 h6, material Cf53, dureza 60 ± 2 HRC Corrediças de veio de alumínio WS 5/70, 2 x WS 5/70 (70 mm de comprimento), ajustáveis para não haver folga, sistema de lubrificação central Acionamento de esferas recirculantes com passos de 2,5 / 4 / 5 / 10 e 20 mm LES 5 COM ACCIONAMENTO DO FUSO 2 pistas, 225 mm de largura, motor integrado CARACTERÍSTICAS Perfil da caixa do veio em alumínio L225 × A75 mm, anodizado naturalmente Zona de fixação e parte inferior do perfil fresados de forma plana Com 4 veios de aço de precisão Ø 12 h6, material Cf53, dureza 60 ± 2 HRC Corrediças do veio em alumínio WS 5/70, 2 x WS 5/70 (70 mm de comprimento), ajustáveis sem folga, sistema de lubrificação central Acionamento de esferas recirculantes com passos de 2,5 / 4 / 5 / 10 e 20 mm Vedação do perfil com vedantes labiais resistentes à fricção Placas de extremidade em alumínio fundido Com 2 interruptores de fim de curso ou de referência, precisão de repetição ± 0,02 mm Rolamentos de contacto angular selados no acionamento - flange em aço DESLOCAÇÃO DO PROCESSO a 1 × WS 5 / 70 = Comprimento do perfil (L1) - 150 mm a 2 × WS 5 / 70 = Comprimento do perfil (L1) - 280 mm Comprimento do perfil (L1) de 290 mm até 3490 mm Comprimentos do perfil em raster de 100 mm disponíveis! Comprimento máximo até 3490 mm a pedido. OPÇÕES Perfil de alumínio anodizado preto Travão eletromagnético Corrediças de aço LS2 (Peça n.º 223007) Kit de fixação do interrutor de fim de curso (ver acessórios) DISPONÍVEL A PEDIDO Sistema de medição do comprimento Tampa da polaina do fole
