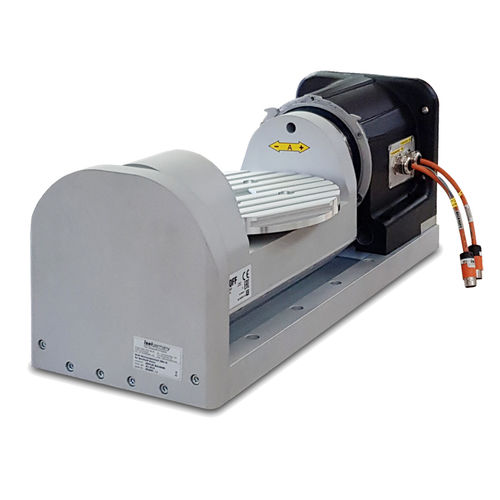

Unidade de rotação DSH-M

Com a unidade giratória DSH-M, as máquinas existentes podem ser reequipadas com um 4º e 5º eixo. A unidade giratória baseia-se na comprovada e robusta série isel RDH da série com tecnologia de acionamento harmónico. O design foi mantido muito compacto para garantir a melhor utilização possível do espaço com elevada capacidade de carga. As mesas giratórias individuais estão equipadas com unidades Harmonic Drive, que asseguram elevadas capacidades de carga de momento e elevadas precisões de concentricidade e de excentricidade axial. A unidade giratória está disponível nas variantes de tamanho DSH-S e DSH-M. Pode ser utilizada uma grande variedade de motores passo a passo ou servomotores como accionamentos. Para além disso, estão disponíveis vários tipos de interruptores de limite ou de ponto de referência. A área de rotação do eixo giratório pode ser definida individualmente e o eixo giratório pode ser rodado indefinidamente. 4º/5º eixo na máquina CNC isel Com engrenagem de precisão (Harmonic Drive) - Rolamentos de saída altamente carregáveis e rígidos - Folga zero e elevada rigidez de torção Motor: EC60 TM - 200W/48V NEMA 23 (Motor de passo MS 200) Rácio de redução: 1:101 1:51
