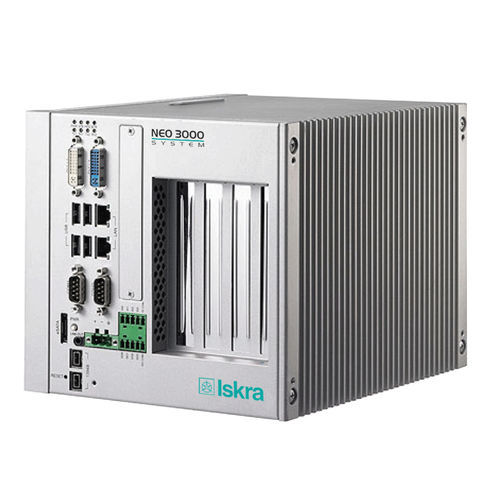

Unidade de comunicação de dados SCU 810

O módulo SCU 810 é um dispositivo de comunicação complexo destinado à interligação de qualquer dispositivo electrónico inteligente (IED) do Sistema de Controlo e Protecção de Subestações Iskra NEO 3000 (NEO 2000) e de qualquer fornecedor de terceiros. O IED é considerado como relé de protecção numérico, computador de baía, UTR inteligente, contador de energia e afins, que é utilizado dentro da subestação. O dispositivo SCU 810 cobre as funções de comunicação necessárias dentro da subestação e as funções de tratamento de dados, sincronização da hora mundial e automação da subestação. Pode também servir como porta de interconexão entre níveis de sistema de controlo hierarquicamente diferentes, desde a subestação até aos centros de despacho de serviços públicos, onde os dados das subestações geograficamente dispersas são agrupados numa única base de dados que forma um sistema de supervisão integrado de um sistema de potência de área. SCU 810 é um dispositivo multi-protocolo que permite a comunicação simultânea com diferentes IEDs ligados em portas de comunicação separadas usando qualquer protocolo listado. A extensão de hardware das portas de comunicação é possível utilizando a unidade de extensão 032 ECU que fornece até 64 portas. Para comunicação com dispositivos sobre IEC 61850, pode ser utilizada rede óptica com configuração em estrela ou anel. A SCU 810 também suporta o número de funções automáticas inevitáveis quando é utilizada como controlador principal de automação no Sistema de Automação da Distribuição.
