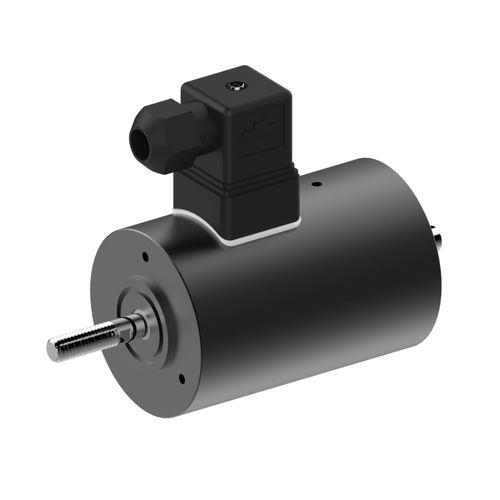

Eletroímã linear UG series

sob medidapara cargas pesadasindustrial

Solenóide industrial Solenóide industrial linear para trabalho pesado e longa vida útil. Disponível nas versões com curso de empurrar ou puxar. Solenóides feitos sob encomenda estão disponíveis sob pedido. Solenóides Industriais operação de puxar ou empurrar, duplo ou retorno Solenóides DC Geral Força do solenóide As forças indicadas nos dados de desempenho são medidas em um temperatura ambiente de 20°C com o funcionamento do solenóide na sua temperatura normal de funcionamento, com 90% da sua tensão nominal. Eles aplica-se à tensão nominal preferida de 24 VDC. Os valores apresentados nos diagramas podem diferir ±10% como resultado de uma dispersão natural. Tempos de operação e liberação Os tempos de operação e liberação são dados de tempo padrão, aplicados à tensão nominal preferencial, são medidos com uma carga igual a 70% do valores mostrados nos diagramas e que foram ligados no lado d.c com um relé de palhetas molhadas. Tensão nominal preferencial Os solenóides ISLIKER têm uma tensão nominal preferida de 24 VDC. Outros tensões nominais de até 230 VAC podem ser entregues. Em aplicações de classe de segurança I a ligação à terra deve ser profidida pelo utilizador e de acordo com o regulamento da estatuária VDE 0580 §6. Ciclo de trabalho O tempo máximo de ciclo para determinar o ciclo de funcionamento é de 300 segundos. Terminações eléctricas a) com fios encalhados (300 mm) UL-1569 b) com ficha e tomada de ligação DIN 43 650 c) com uma caixa de terminais Para aplicações em corrente alternativa Os solenóides com caixa de terminais ou ligação por ficha e tomada podem estar equipado com um receptor de onda completa, tornando-o adequado para conexão à rede elétrica de corrente alternativa. A classificação máxima do receptor é de aproximadamente 100 W a 230 VAC. O mancal do êmbolo magnético O êmbolo é suportado no lugar por buchas PTFE.
