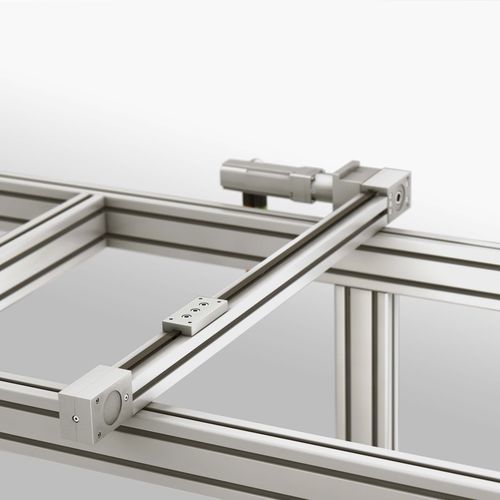

Unidade linear de perfil 0.0.655.98

acionada por correia dentadacom servomotorcompacta

Leve, silencioso e de alto desempenho! A Unidade Linear GSF 8 40 R10 é um sistema chave-na-mão eficiente com requisitos mínimos de espaço. Esta Unidade Linear económica utiliza apenas alguns componentes para proporcionar o máximo desempenho. Por exemplo, a corrediça utiliza uma ranhura da Linha 8 no perfil de suporte como guia. Funciona sem lubrificantes numa sapata deslizante resistente ao desgaste. A unidade de acionamento e a unidade de inversão apresentam um design excecionalmente compacto. O dispositivo de tensionamento da correia dentada está integrado na unidade de inversão. As suas polias montadas em rolamentos de esferas asseguram um funcionamento silencioso e suave durante uma utilização prolongada. A correia dentada é conduzida de volta através da ranhura do perfil. As dimensões compactas e o design isento de manutenção fazem da Unidade Linear GSF 8 40 R10 uma solução excecionalmente eficiente. É ideal para aplicações que requerem o movimento de cargas baixas. Graças ao prático eixo oco, um acoplamento de cubo expansível pode ser instalado à direita ou à esquerda, conforme apropriado para a instalação. Nota: A Unidade Linear GSF 8 40 R10 é fornecida pronta para instalação como um sistema chave-na-mão no comprimento de curso desejado. Os componentes também podem ser encomendados separadamente e montados para formar unidades personalizadas. Unidade Linear GSF 8 40 R10 Especificações de carga Comprimento do curso sob carga máxima: 1000 km Velocidade máxima: 1 m/s Devido à sua construção, as guias de deslizamento podem apresentar ligeiras irregularidades (efeito de aderência/deslizamento) quando funcionam a baixas velocidades e sob cargas elevadas. Este efeito pode ser ampliado quando a correia de distribuição está sujeita a uma tensão excessiva. A Unidade Linear GSF é recomendada para utilização em aplicações que envolvam cargas verticais. Unidade Linear GSF 8 40 R10 Velocidade de deslocação v em relação à velocidade de entrada n (transmissão por correia dentada)
