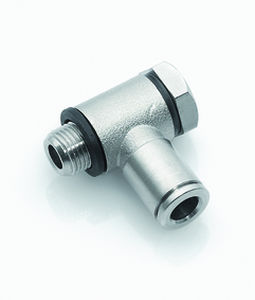

Conexão pneumática ipso 017
push-inBanjoem T

conexão pneumática
conexão pneumática
conexão pneumática
Guardar nos favoritos
Comparar


Características

Aplicações
pneumática
Tipo de fixação
push-in, Banjo
Forma
em T
Norma
ISO, DIN
Material
em latão niquelado, em aço inoxidável, sem silicone
Outras características
com O-Ring, giratória, flexível, modular
Diâmetro

MÍN: 3 mm
(0,118 in)

MÁX: 12 mm
(0,472 in)

Pressão de serviço

16 bar
(232,06 psi)

Descrição

- Sistema Push-in com braçadeira elástica de aço inoxidável - Amparo feito de latão, niquelado, para muitas aplicações - Montagem de tubos com um movimento - Para tubos em vários materiais - Pequena escala e baixo peso - O-ring no canal de vedação - para superfícies rugosas - Estrutura modular e flexível - Tomada hexagonal para fácil montagem Temperatura de funcionamento - -20°C a +70°C Para acessórios com vedação em PVC -20ºC a +80°C Para acessórios com O-rings NBR Vácuo - máx. 98% Materiais Selos NBR CW614N e CW617N Sem silicone AISI 316L CW614N Tópico Rosca Cyl., DIN EN ISO 228 Fio condutor, DIN EN 10226 (DIN 2999) Rosca Metr., DIN ISO 261 Cilíndrico com O-ring de vedação Tubos Para tubos em conformidade com a norma ISO 14743 Tolerâncias para Ø externos 4 a 8: ±0,1 Tolerâncias para Ø externos 10 a 14: ±0,15 (PU) 10 a 14: ±0,1 (PA) Materiais recomendados, PU, PA

---
