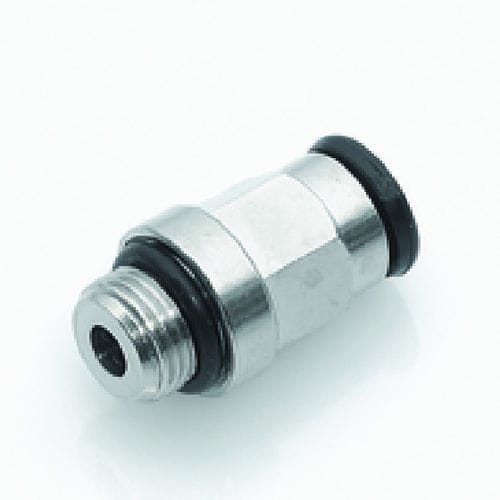

Conexão pneumática ipso 01 push-inISODIN
Guardar nos favoritos
Comparar
Características
- Aplicações
- pneumática
- Tipo de fixação
- push-in
- Norma
- ISO, DIN
- Material
- sem silicone, em latão niquelado, em aço inoxidável, sintética
- Gênero
- macho
- Outras características
- tipo poppet, flexível, de mangueiras, modular
- Diâmetro
MÍN: 3 mm
(0,118 in)MÁX: 14 mm
(0,551 in)- Pressão de serviço
16 bar
(232,06 psi)
Descrição
- Sistema Push-in com braçadeira elástica de aço inoxidável
- Montagem de tubos com um movimento
- Para tubos em vários materiais (PU, PA)
- Pequena escala e baixo peso
- O-ring no canal de vedação - para superfícies rugosas
- Estrutura modular e flexível
- Tomada hexagonal para fácil montagem
Temperatura de funcionamento :
-20°C bis +70°C
-20°C bis +80°C
Para acessórios com vedação em PVC
Para acessórios com O-rings NBR
Vácuo :
máximo 98%
Materiais :
Selos NBR
Anel de empuxo pretoCW614N e CW617N
mistura sem silicone
AIAI 316L
plástico
Fio :
Rosca Cyl., DIN EN ISO 228
Fio condutor, DIN EN 10226 (DIN 2999)
Rosca Metr., DIN ISO 261C cilíndrica com O-ring de vedação
Tubos:
Para tubos em conformidade com a norma ISO 14743
Tolerâncias para Ø externos
4 a 8: ±0,1
Tolerâncias para Ø externos
10 a 14: ±0,15 (PU)
10 a 14: ±0,1 (PA)
Materiais recomendados, PU, PA
---
Catálogos
ITV Pneumatik
265 Páginas
