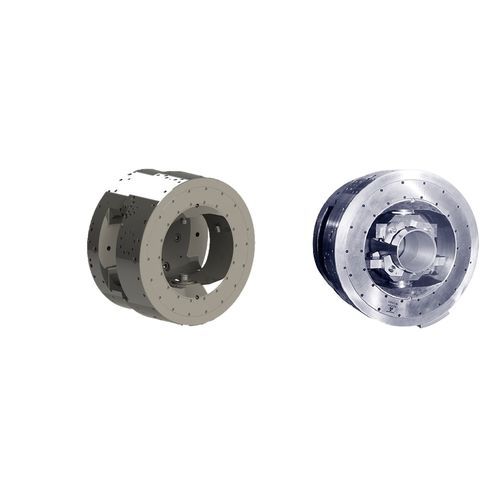

Mandril hidráulico alimentado a óleo HSZ / ZHSZ / ZHSZF

hidráulico

O extenso arquivo da FORKARDT de buchas de garras de indexação com designs especiais inclui um grande número de variantes desenvolvidas, cada qual. para responder a cada problema de fixação individual e particular e a quaisquer de tamanhos. Abaixo encontram-se as designações de algumas das variantes mais comuns: HSZ = Bucha de garras de indexação com princípio HS e engrenagem de cremalheira ZHSZ = Bucha de garras de indexação de fixação concêntrica com princípio HS e engrenagem de cremalheira ZHSZF = Bucha de garras de indexação de fixação concêntrica com princípio HS e engrenagem de cremalheira e compensação da força centrífuga hidráulica Com este tipo de buchas de garras, é possível maquinar peças de trabalho com dois contornos opostos ou com eixos cruzados (4 x 90°). A indexação e o bloqueio realizam-se através de uma quadra de indexação e uma cunha tangencial de acordo com o principio HSR comprovado, o movimento concêntrico dos dois mordentes de fixação através de um anel síncrono. A alimentação de óleo consiste num sistema de 7 peças com um conjunto de tubos montado na extremidade do fuso. As buchas de garras HSZ são utilizadas para maquinagem pesada. Uma aplicação típica é a maquinagem de mangas em tornos de fuso duplo. As buchas de garras HSZ e ZHSZ acionam a rotação através de cremalheiras. Todo o sistema é bloqueado por cilindros localizados no corpo da bucha de garras. A bucha de garras ZHSZ está disponível como opção com compensação da força centrífuga (ZHSZF).
