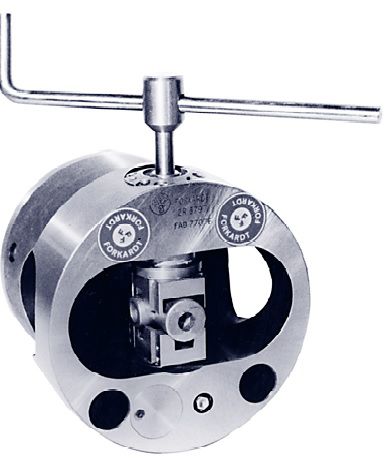

Mandril hidráulico convencional HS

para peças a usinar

A bucha de garras de indexação semiautomática tipo HS da FORKARDT foi desenvolvida como uma alternativa económica à bucha de garras de indexação hidráulica totalmente automática tipo HSR da FORKARDT. É utilizada, em particular, quando a maquinagem muda frequentemente entre aplicações que utilizam tipicamente buchas de indexação e peças fixadas em buchas de garras automáticas padrão. As dimensões da ligação do lado do fuso da bucha de garras tipo HS foram selecionadas de modo a corresponderem às das buchas de garras automáticas padrão, como as da série KT da FORKARDT. Também não é preciso alterar os cilindros atuadores utilizados. As dimensões de ligação das fixações enxertadas baseiam-se na HSR, pelo que se testou e comprovou que é possível utilizar vários designs no suporte da peça de trabalho. Zapfenkreuzbearbeitung Armaturen und Fittings Tripodenfertigung Einspannen der Werkstücke mit einem Schlüssel von Hand. Automatisches Schwenken des Werkstückes um 4 x 90° mit Verriegelung nach jedem Schwenkvorgang. Die Betätigung erfolgt durch einen hydraulischen oder pneumatischen Zylinder mit Wegkontrolle in Standardausführung, wie er bei Standard-Kraftspannfuttern zur Anwendung kommt. Der Schwenkvorgang kann bei laufender Spindel erfolgen; der Funktionsablauf ist NC-programmierbar. Schnelle und leichte Montage auf der Maschine wie ein Standard-Drehfutter – daher besonders geeignet zum Nachrüsten vorhandener Maschinen.
