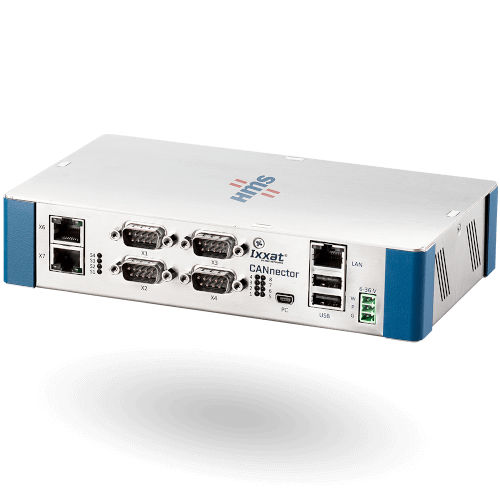

Módulo de gateway de comunicação CANnector

industrialEthernetCAN

O CANnector Range e o CANnector Bridge são versões pré-configuradas do dispositivo CANnector S, permitindo aos utilizadores configurar facilmente aplicações de extensão de gama ou de ponte para redes CAN e CAN FD sem uma configuração morosa. A configuração básica de alcance do CANnector Range transmite todos os 6 barramentos CAN de forma transparente a uma distância maior através da Ethernet. São necessários dois dispositivos para esta função (mestre/escravo). Além disso, o CANnector Range também pode ser utilizado como uma interface CAN(FD) múltipla ligada ao PC via Ethernet. Isto permite que aplicações baseadas em Ixxat VCI ou D-PDU-API sejam ligadas aos barramentos de campo através de uma longa distância. Para este caso de utilização, apenas é necessário um dispositivo da Gama CANnector. O CANnector Bridge pode actuar como Bridge e Gateway. As quatro configurações fornecidas inicializam todas as 6 interfaces CAN com 125 kbit/s, 250 kbit/s, 500 kbit/s ou 1000 kbit/s e encaminham todos os dados recebidos da seguinte forma: CAN1 ↔ CAN2; CAN3 ↔ CAN4; CAN5 ↔ CAN6. Podem ser facilmente seleccionadas combinações específicas de baudrate sem necessidade de uma configuração própria. A funcionalidade Range e Bridge é executada de forma autónoma no dispositivo, sendo apenas necessário um PC para configurações específicas do utilizador ou visualização/estimulação de dados. Uma vez que o CANnector Range/Bridge se baseia na variante comum do CANnector S, a funcionalidade do dispositivo pode ser facilmente adaptada ou melhorada utilizando a ferramenta ACT - fornecendo uma funcionalidade alargada de gama/ponte ou mesmo de registo.
