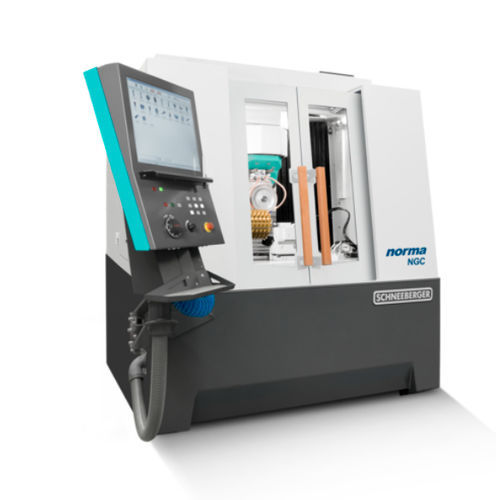

Retífica para fresas norma NGC 750

para engrenagensuniversalCNC

A norma NGC-750 é a máquina universal de retificação de ferramentas CNC de 5 eixos, ideal para a produção e retificação de ferramentas de corte. Processamento completo em torno do diâmetro externo e da face, comprimento de corte até 600 mm, diâmetro até 400 mm, comprimento máximo da peça de trabalho que pode ser fixado em 800 mm. Ferramentas de corte como fresas de topo, fresas de ponta esférica para fabrico de moldes, brocas de alto desempenho, alargadores, fresas de topo de perfil, pastilhas de perfil indexáveis em HSS, ferramentas de corte de engrenagens em metal duro. Existem softwares específicos, processos de retificação e sistemas de fixação para retificação de ferramentas de corte de engrenagens, fresas de topo, fresas de pinhão e fresas de engrenagens cónicas. Retificação de produção de facas para as indústrias do papel, alimentar e dos plásticos. Peças em forma de roda com fixação especial e carregamento automático. Acessórios para expansão individual do espetro de aplicação e para aumentar a produtividade. Numerosos acessórios para alargar a gama de aplicações e a produtividade da máquina. Carregador de pacotes de rebolos Sistema de medição em todos os eixos Cabeçote móvel manual ou hidráulico Apoio fixo manual, hidráulico ou controlado por CNC, seguindo o ponto de retificação Sistema de pinças, mandril de fixação, porta-ferramentas indexável Sistema de filtragem do líquido de refrigeração Filtro de ar de exaustão Sistema de extinção de CO2 Eixos: Eixo Z: 325 mm, coluna vertical, guia de rolos, fuso de esferas de recirculação no solo, resolução 50 nm Eixo A: Porta-ferramentas ISO 50, resolução 0,0001° Eixo C: 380°, rotação da cabeça de retificação, resolução 0,0001° Controlo: FANUC 31i-B5, 5 eixos controlados monitor a cores TFT de 19" com teclado e ecrã tátil, USB 3.0 Carregador: Carregador de peças integrado, paletes de ferramentas 300x300 mm Carregador de discos com 7 posições, 21 rebolos
