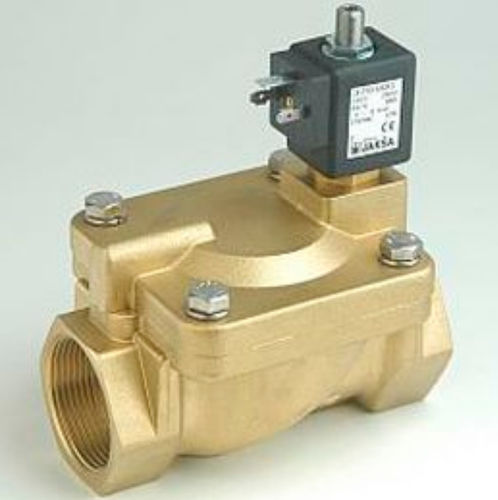

A válvula é controlada pelo fluido piloto (ar, água) que actua na membrana que a separa do fluido principal.
- Na sua posição básica, a válvula é mantida aberta por meio da força da mola.
- Quando o fluido piloto é aplicado, a válvula fecha-se. A válvula abre-se quando a bobina é activada e fecha o fluido piloto. O fluido piloto é expelido através de um tubo de ventilação.
- A pressão de pilotagem necessária é de 1 bar acima da pressão do fluido principal, no entanto, não deve exceder 8 bar.
DADOS TÉCNICOS
Viscosidade: 21 mm2/s máx.
Tempo de resposta: 10 a 20 ms
Tensão: 230, 115, 48, 24 V AC; 24, 12 V DC
Ciclo de trabalho: contínuo (ED100%)
Taxa de ciclos: 10 - 100 ciclos/min
Proteção eléctrica: IP65 (com ficha de acordo com a norma ISO 6952 / ISO 4400)
---
