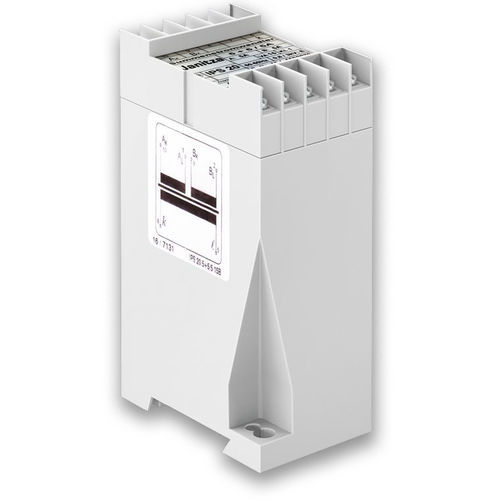

Se a medição da corrente for efectuada com dois ou mais transformadores de corrente (por exemplo, dois transformadores) e se o consumo total tiver de ser calculado, os sinais secundários dos transformadores de corrente individuais podem ser somados com a ajuda de transformadores de corrente de soma. Isto permite registar o consumo total com apenas um instrumento de medição. A saída do transformador de corrente de soma é um sinal de medição normalizado. Para além da adição das correntes de entrada, o total é também dividido pelo número de somas (número de entradas).
Soma das correntes secundárias de vários transformadores principais
Acesso à medição possível para um instrumento de medição
Existe um sinal de medição normalizado disponível na saída
Distinção entre transformadores principais semelhantes e diferentes
Caixa de plástico resistente à rutura em ABS, IP40
Potência nominal: 10 a 15 VA
Classe de precisão: 0.5 e 1
Corrente secundária: 1 A e 5 A
Secção transversal máxima do condutor: 2,5 Ø sólido, 1,5 Ø flexível
Dimensões: 115 x 45 x 73 mm (L x A x P)
---
