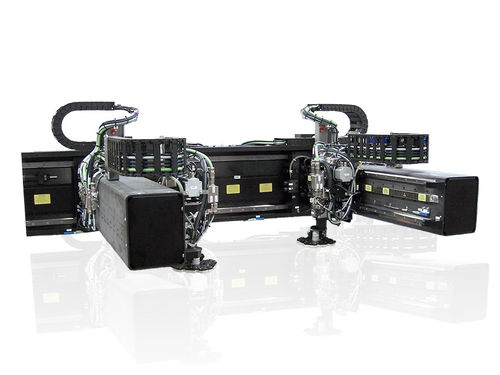

Eixo linear com sistema de posicionamento

acionado por correia dentadacom motor linearcom servomotor

Dois eixos de fibra de carbono com motor linear - Sistema de 8 eixos com eixos de fibra de carbono - Para aplicações de posicionamento/Pick & Place Exigências - Forma compacta para as aplicações Pick & Place mais rápidas - Adequado para salas limpas ISO classe 5 (de acordo com DIN EN ISO 14644-1) - Utilização em operação de 3 turnos em 7 dias/semana - Projeto redundante do sistema de acionamento - Troca rápida de peças de desgaste, como correntes e cabos de energia - Proteção integrada contra colisões Implementação - Inerentemente rígido duplo eixo motor linear com dois eixos de fibra de carbono - Sistemas de medição magnéticos lineares - Níveis intermédios para facilitar a mudança de correntes e cabos de arrasto - Cadeias de energia com espaço livre para cabos adicionais Sistema geral: - Carga: 0,5 kg - Resolução de posicionamento: 1 µm - Reprodutibilidade: 2 µm - Precisão absoluta: ±20 µm - Altura/lado de repetibilidade: ±50 µm / ±100 µm - Velocidade máxima: 2 m/s - Aceleração máxima: 10 m/s² com carga de 0,5 kg Eixo X: - Acionamento direto com motor linear LM-050 - Percurso: 1150 mm Eixos Y: - Acionamento direto com motor linear LM-050 PLM-025 - Viagem: 650 mm Eixos-Z: - Correia dentada com servo motor - Viagem: 50 mm - Resolução de posicionamentog: 1,125 µm - Reprodutibilidade: ±20 µm - Precisão absoluta: ±50 µm - Velocidade máxima: 0,5 m/s - Aceleração máxima: 10 m/s² Eixos D: - Gama de oscilação: nx360° - Resolução de posicionamento: 3,24 arcsec - Reprodutibilidade: <1 arcmin - Velocidade máxima: 180°/s - Aceleração máxima: 3600°/s²
