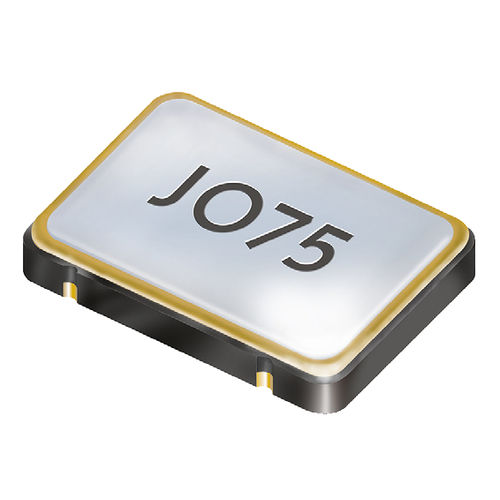

Oscilador de quartzo JO75

eletromecânicoSMDindustrial

Oscilador JO75 - 1.8 V - Oscilador SMD com função Stop - 7,5 x 5,0 mm - Saída compatível com LVCMOS / HCMOS - Jitter fase baixa, sem PLL - Embalagem cerâmica/metal selada por costura faixa STD & T1 0.50 ~ 50,0 MHz (30 pF máx.) 0.50 ~ 160,0 MHz (15 pF máx.) T2 2.0 ~ 120,0 MHz (15 pF máx.) T3* 2.0 ~ 120,0 MHz (15 pF máx.) estabilidade de frequência em geral*** ± 20 ppm ~ ± 100 ppm (tabela 1) consumo atual ver quadro 2 tensão de alimentação VDC 1.8 V ± 10 % (±5 % para a facada C & D) temperatura em funcionamento -10 °C ~ +70 °C (STD) -40 °C ~ +85 °C (T1) -40 °C ~ +105 °C (T2) -40 °C ~ +125 °C (T3*) armazenagem -55 °C ~ +125 °C saída tempo de subida e descida ver quadro 3 carga máxima. 15 pF / 30 pF (≤ +85 °C e ≤ 50,0 MHz) corrente máxima. 2.8 mA / 4 mA (T2 & T3*) baixo nível máximo. 0.2 x VDC / 0,4 V para T2 e T3* alto nível mínimo. 0.8 x VDC / VDC - 0.4V para T2 & T3* tempo máximo de saída. 10 ms tempo máximo de desactivação da saída. 150 ns / 200 ns (T2 & T3*) tempo máximo de arranque. 10 ms função de espera parar corrente de espera máxima. 10μA / 20μA (para T2 e T3*) jitter de fase 12 kHz ~ 20,0 MHz < 1.0 ps RMS simetria a 0,5 x VDC 45% ~ 55% digite. (40% ~ 60% máx.)
