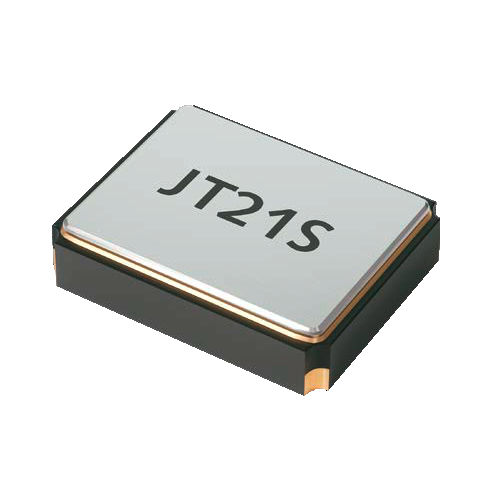

Oscilador TCXO JT21S

eletromecânicoSMDindustrial

Temp. Oscilador de Cristal Compensado, 2,0 x 1,6 mm - vCTCXO ou TCXO de baixa potência com saída senoidal cortada - faixa de temperatura -40 °C ~ +85 °C disponível - ± 0,5 ppm de estabilidade disponível - para uso no sistema de navegação, por favor prefira JT21G(E) gama de frequências 9,5 ~ 52,0 MHz frequência tolerância/ estabilidade a +25°C ±2,0 ppm (incl. 2x refluxo) temperatura ±0.5 ppm ~ ±5 ppm (tabela 1) envelhecimento primeiro ano ±1 ppm tensão de alimentação ±0,2 ppm (a VDC ± 5 %) variação de carga ±0,2 ppm consumo de corrente 1,5 mA máx. <26 MHz / 2,5 mA máx. <52 MHz tensão de alimentação VDC 1,8 / 2,5 / 2,8 / 3,0 / 3,3 (±5 %) * temperatura de funcionamento ver tabela 1 armazenamento -40 °C ~ +85 °C carga de saída nom. 10 KΩ // 10 pF nível mínimo 0,8 Vpp (seno cortado) faixa de ajuste externo JT21SV ±8 ppm min. tensão de afinação externa JT21SV 0,9 V ± 0,9 V em VDC = 1,8 V (standard) 1.5 V ± 1,0 V na VDC ≥ 2,5 V (padrão) 1.4 V ± 1,0 V em VDC ≥ 2,5 V (opção) tempo máximo de arranque. 2.5 ms ruído de fase a 100 Hz -117 dBc/Hz tipo. em ƒo a 1 KHz -137 dBc/Hz digite. 26 MHz a 10 KHz -149 dBc/Hz digite.
