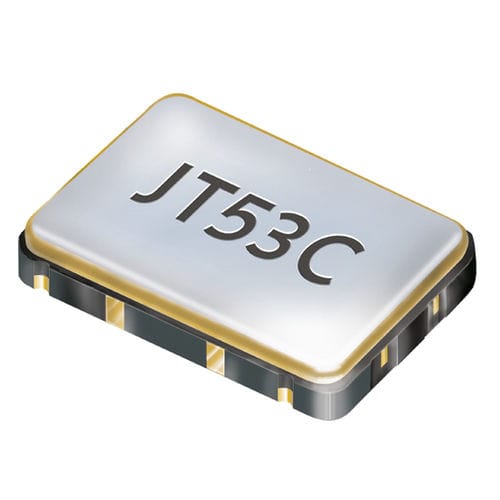

Oscilador TCXO JT53C

eletromecânicoSMDindustrial

- TCXO com saída de HCMOS, 5,0 x 3,2 mm - excelente ruído de fase - faixa de temperatura de funcionamento -40 °C ~ +85 °C - embalagem cerâmica/metal faixa de freqüência 4,0 ~ 54,0 MHz frequência estabilidade a +25°C ± 0.5 ppm temperatura ± 2,5 ppm (outros sob consulta) envelhecimento no primeiro ano ± 1,0 ppm tensão de alimentação ± 0,2 ppm (a VDC ± 5 %) variação de carga ± 0,2 ppm após reflow ± 1,0 ppm consumo de corrente ver quadro 1 tensão de alimentação VDC 2,5 / 2,8 / 3,3 (± 5 %) temperatura de funcionamento -30 °C ~ +75 °C / -40 °C ~ +85 °C armazenamento -40 °C ~ +125 °C tempo de subida e descida da produção 5,0 ns no máximo. carga máx. 15 pF corrente máxima. 4.0 mA baixo nível máximo. 0.1 x VDC alto nível min. 0,9 x VDC distorção harmónica máxima. -5.0 dBc simetria a 0,5 x VDC 45 % ~ 55 % máximo. tempo de arranque máximo. 10 ms corrente de espera máxima. 10 µA tempo máximo de saída. 10 ms tempo máximo de desactivação da saída. 250 ns Jitter 1 σ 3.0 ps ruído de fase a 10 kHz offset -145 dBc/Hz
