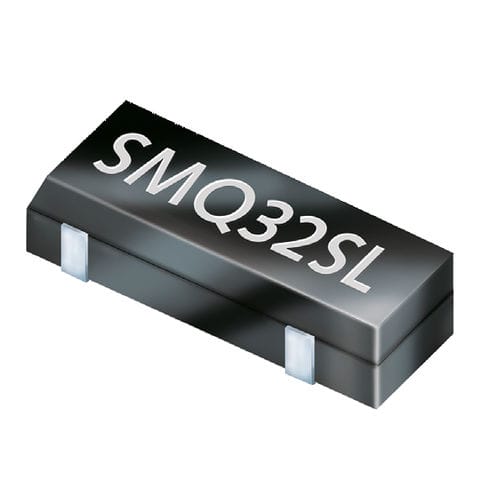

Cristal de Quartzo SMQ32SL
- Cristal do garfo de afinação SMD - 8,0 x 3,8 mm
- 32,768 kHz padrão
- altura máxima da embalagem 2,5 mm.
TIPO SMQ32SL
frequência 32,768 kHz
tolerância de frequência a 25 °C ± 5 °C ± 20 ppm / ± 30 ppm
± 10 ppm (pergunte se disponível)
capacidade de carga CL 12,5 pF std. (6 pF ~ 16 pF a pedido)
constante de temperatura (TC
) TC
= -0,04 ppm / °C2
máximo.
TC = -0,034 ppm / °C2
típico
temperatura de frequência
característica
Δf = TC - (TA - TTP)2 em [ppm]TA
= temperatura ambiente real
TTP = 25 °C ± 5 °C
TTP = temperatura do ponto de viragem
faixa de temperatura de funcionamento -20 °C ~ +70 °C / -40 °C ~ +85 °C
capacitância de shunt CO 1.3 pF típica
resistência máxima em série (ESR) 50 kΩ (35 kΩ perguntar se disponível
temperatura de armazenamento -40 °C ~ +90 °C
nível de acionamento máximo. 1 µW
envelhecimento no primeiro ano < ± 3 ppm
---
