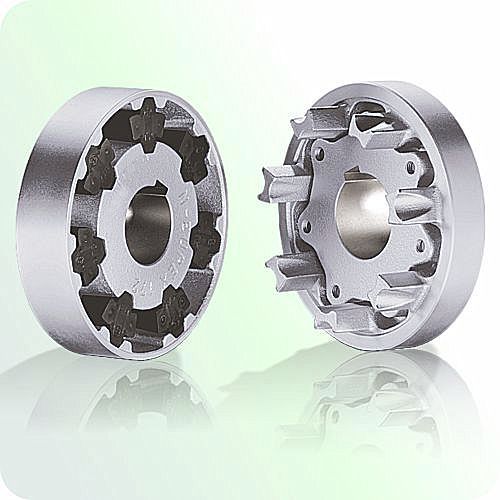

Acoplamento de garras

torcionalmente flexívelpara motorpara redutor

Acoplamentos de garras torsionalmente flexíveis compostos por dois cubos e um conjunto de elementos de borracha que encaixam radialmente entre as garras dos dois cubos. Torque nominal: 19 Nm a 62.000 Nm, compatível com ATEX. O acoplamento de garras N-EUPEX está disponível como padrão de catálogo em 23 tamanhos com um torque nominal entre 19 Nm e 62000 Nm. O acoplamento é adequado para utilização a temperaturas ambientes compreendidas entre -30°C e +80°C. Através da utilização de elementos elastómeros alternativos, o intervalo de temperatura ambiente admissível pode ser aumentado para temperaturas entre -50°C e +100°C. Frequentemente o acoplamento é utilizado para conectar o motor ao eixo de entrada do redutor. O acoplamento é especialmente adequado para acionamentos com cargas dinâmicas uniformes a médias. » Adaptadores e cubos: Ferro fundido cinzento EN-GJL-250 » Discos de freio: EN-GJS-400 ferro fundido de grafite esferoidal ou aço S355J2G3 » Tambores de freio: Ferro fundido cinzento EN-GJL-250 » Aplicação a baixa temperatura: Cargas de choque no accionamento causadas, por exemplo, pelo arranque de accionamentos com grandes massas a serem aceleradas (por exemplo, em accionamentos com ventilador) resultam em cargas elevadas de componentes, especialmente a baixas temperaturas. Para tais aplicações deve ser seleccionada uma série de acoplamentos particularmente robusta.
