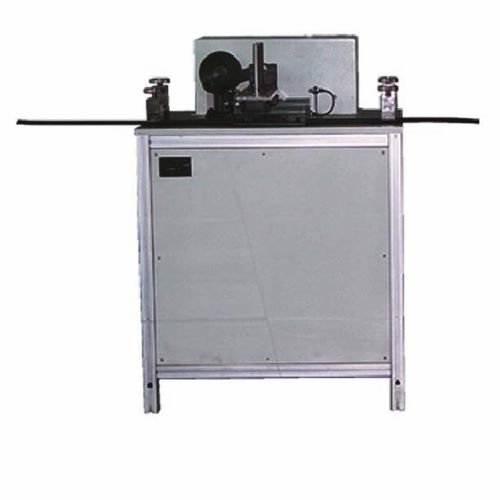

Máquina de ensaio de abrasão GMS-100

manualpara fibra óptica

A máquina de teste de abrasão de cabo de fibra ótica da série GMS-100 destina-se a determinar a capacidade do cabo de fibra ótica de suportar a abrasão Objeto A resistência à abrasão dos cabos de fibra ótica tem dois aspectos: a) A capacidade da bainha de resistir à abrasão; b) A capacidade das marcações do cabo resistirem à abrasão. O objetivo deste ensaio é determinar a capacidade de resistência à abrasão da bainha de um cabo de fibra ótica. O ensaio de abrasão das marcações dos cabos é o método E2B. Equipamento O equipamento de ensaio de abrasão é constituído por um dispositivo concebido para desgastar a superfície do cabo em ambas as direcções, paralelamente ao eixo longitudinal do cabo, ao longo de um comprimento de 10 mm ± 1 mm, com uma frequência de 55 ciclos/min ± 5 ciclos/min. Um ciclo consiste num movimento da extremidade abrasiva em cada direção. A extremidade abrasiva deve ser uma agulha de aço com o diâmetro indicado nas especificações pormenorizadas. 2 Parâmetros técnicos 1. Curso de atrito: 100 mm; 2. Faixa de ajuste dos tempos de teste: 1～9999; 3. Frequência: 55±5 vezes/min; 4. Poise: 10~100N 5. Requisito de alimentação eléctrica: trifásico de 4 fios, 50Hz, 0.37KW; 6. Temperatura ambiente: 10℃～40℃. 7. Humidade ambiente: menos de 80% (sem queda de orvalho).
