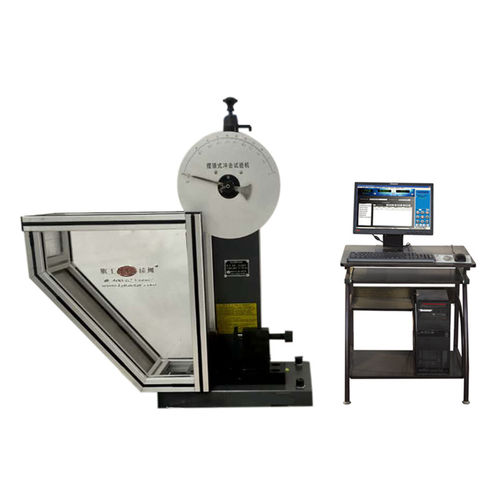

O LGW-50D é um equipamento de teste desenvolvido e fabricado pela Liangong para uma empresa ferroviária de apoio para determinar a resistência ao impacto de blocos de carbono de fricção para ferrovias.
O equipamento de teste de impacto de material de grafite adota a tecnologia de medição de ângulo de grade circular, que tem as características de alta precisão, boa estabilidade e grande faixa de medição. A medição digital mostra o poder de ruptura, força de impacto, ângulo de pré-elevação, ângulo de subida, valor médio do teste de lote, correção automática de perda de energia, impressão e armazenamento de relatórios de teste e outras funções.
1. Indicadores técnicos
(1) Resolução da exibição do valor de impacto: 0.01 J
(2) Precisão do instrumento: o erro energético do impacto é inferior a 0,1% do intervalo máximo
(3) Erro de energia inicial do pêndulo: erro de energia inicial: 1.5%
(4) Temperatura ambiente de operação: 15~35℃
(5) Fonte de alimentação: 220V±10%, 50Hz
(6) Visualização do microcomputador e relatório de teste de impressão
2. Especificações
(1) Energia de impacto: 25,50J
(2) Momento do pêndulo: Pd25=13.397642Nm Pd50=26.795284Nm
Distância do centro de ataque 395mm velocidade v= 3.8m/s
(3) Ângulo de pré-lift do pêndulo: 150°±1°
(4) Distância entre a lâmina de impacto e o plano superior da mandíbula: 22mm
(5) Raio da lâmina: R=0.8mm
(6) O erro de energia inicial do pêndulo: <±1.5%
(7) A perda de energia de impacto antes da correção: <0.5%
(8) Perda de energia após a correção: <0.2%
---
