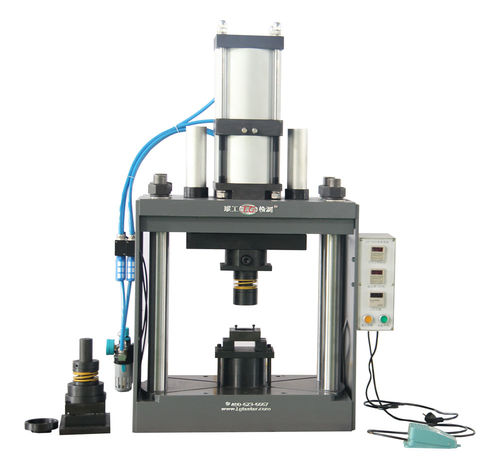

Sistema de preparação de amostras automático LGZY-30TBT

de estampagem profunda

Primeiro, Descrição do dispositivo: A fim de alcançar o objectivo de preparar uma amostra redonda de copo de desenho profundo, a nossa empresa fornece um alimentador pneumático de molde, que cumpre os requisitos da GBT24183-2021 "Metallic Materials-Sheet and strip-Earing test", para produzir φ60mm discos redondos, e a gama de espessura da preparação da amostra é de 0,15 -3mm. Utilizando uma única fonte de accionamento para conduzir múltiplos componentes ao mesmo tempo, que tem as características de ritmo de processamento unificado, alta precisão de processamento e maior eficiência de processamento. Segundo, diagrama de estrutura: O dispositivo inclui a parte do corpo base, parte de accionamento, parte guia, sistema pneumático, sistema de controlo eléctrico, parte inferior do molde, parte superior do molde, etc; Durante o funcionamento, só é necessário passar manualmente a amostra de tira que cortou até 100mm de largura através do molde de prensagem, e clicar no botão "foot switch" para iniciar a operação de obturação. Terceiro, Principais parâmetros técnicos: 1. Pressão de trabalho: 250KN; 2. Força de avanço rápido: 8,5KN; 3. Força de retorno: 6,6KN; 4. Curso total do pistão: 200mm; 5. Forçar o golpe: 35mm; 6. Ciclo de trabalho: 3.2 segundos/tempo; 7. Velocidade descendente: 100mm/S; 8. Tempo de manutenção da pressão: fixado arbitrariamente; 9. Modo de funcionamento: interruptor de pé; 10. Consumo de ar: 11L/tempo; 11. Pressão da fonte de ar: 0,7MPa; 12. Espaçamento entre colunas: 480mm; 13. Altura de fecho: 380mm;
