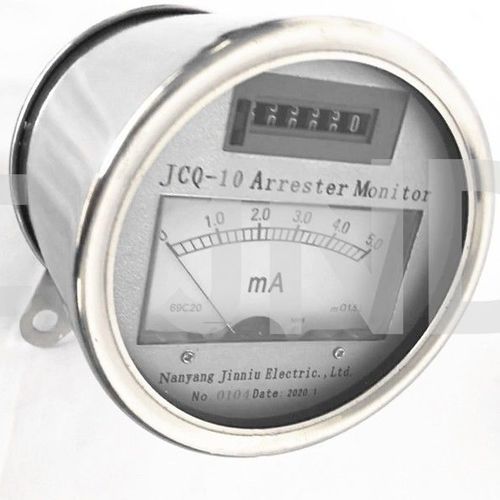

Dispositivo de monitoramento de corrente Jcq-10

para detecção de vazamentospara para-raios

O monitor de para-raios do tipo Jcq-10 é um dispositivo que é ligado em série sob o para-raios para detetar a corrente de fuga e registar os tempos de ação do para-raios. É utilizado para para-raios de óxido de zinco com nível de tensão de 500kV e inferior. As condições ambientais utilizadas são as mesmas que as do para-raios ligado. O monitor do para-raios possui contagem electromagnética, indicação do ponteiro de corrente e resistência à vibração. estrutura e desempenho O monitor é composto principalmente de placa de válvula, retificador, capacitor, resistência, indutância, circuito de disparo, protetor, circuito de contagem, quantidade de medidor eletromagnético, amperímetro de ponteiro magnetoelétrico, circuito de medição e conversão de corrente, componente e concha. Em uso normal, a corrente de fuga do para-raios é exibida diretamente pelo instrumento de ponteiro magnetoeléctrico, e a gama de ponteiros é dividida em dois níveis, 0-5ma e 0-2mA mudança automática e exibição de luz, a gama de indicação é dividida em duas engrenagens, 0-5ma e 0-2ma mudança automática e exibição de luz, quando a engrenagem é 0-10mA, o tubo emissor de luz está ligado, quando o para-raios I actua, a tecnologia de acumulação do contador eletromagnético, depois de o visor estar cheio, o regresso automático a zero para continuar a contagem de acumulação, ciclo de trabalho infinito, não limpar o zero!
