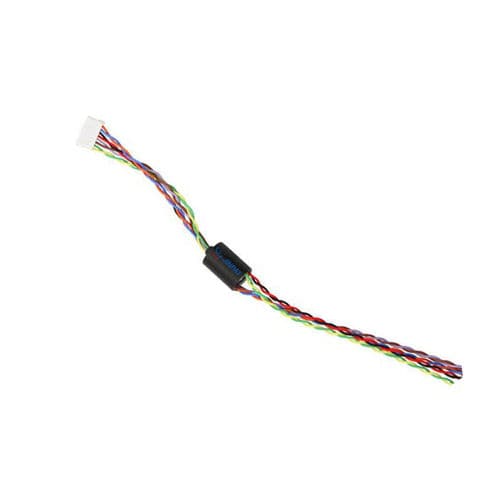

Anel coletor elétrico LPMS-08A
de cápsulasob medidade baixo torque

anel coletor elétrico
anel coletor elétrico
anel coletor elétrico
Guardar nos favoritos
Comparar


Características

Tipo
elétrico
Estrutura
de cápsula
Outras características
sob medida, de baixo torque
Tensão

48 V

Velocidade de rotação

MÁX: 300 rpm
(1.885 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Número de contatos

8 unit

Descrição

JINPAT Super Anel Deslizante Miniatura para Robô de Inspeção de Tubulações A estrutura do novo LPMS-08A é extremamente compacta, com um diâmetro de apenas 8mm e um comprimento total de 11,2mm. Devido ao contacto ouro-dourado, o anel deslizante também tem um desempenho eléctrico muito bom. Além da estrutura compacta e do bom desempenho elétrico, o anel deslizante do robô de inspeção de dutos JINPAT também pode integrar 2 circuitos@sinais de vídeo analógicos, 2 circuitos@outros sinais analógicos, 2 circuitos@correntes (110mA @ 33 V DC) e 2 GND, etc. Além disso, para que o robô de inspeção da tubulação possa aceitar comandos de controle, também são necessários sinais de controle integrados. O seu nível de protecção pode atingir o IP65, que pode ser utilizado em ambientes severos. E pode satisfazer plenamente os exigentes requisitos do robô de inspecção de tubagens para o espaço de instalação de componentes. Este robô de inspeção de tubulações JINPAT personalizado tem sido bem recebido pelos clientes. Elétrica e Eletrônica - Circuitos: - total 8 circuitos: 2 circuitos*sinal de vídeo analógico/2 circuitos*sinal de CAN/2 circuitos* potência/2 circuitos sinal Tensão nominal: - 48 VAC/DC Resistência dieléctrica: - 500VAC@50Hz(P) 100VAC@50Hz(S) Resistência de Isolamento:50MΩ@500VDC (P) 10MΩ@100VDC (S)" Valor de Flutuação da Resistência Dinâmica: - 35MΩ Tamanho do fio de chumbo: - AWG30 # Ambiental - Temperatura: - -20°C~+60°C Umidade: - ≤60%RH Grau de protecção - : Personalizável Mecânica - Velocidade rotativa: - 0~300rpm Material de Contacto: Ouro para Ouro Material da carcaça: Plásticos de Engenharia Comprimento do fio: Estator: 280mm /Rotor: 45mm

---
