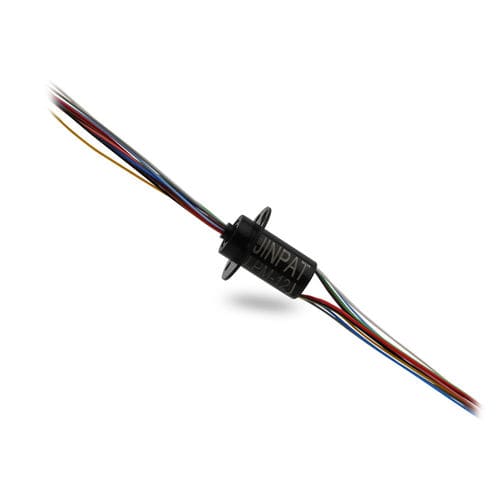

Anel coletor de cápsula LPM-12

para robóticapara aplicações de vídeo monitoramentopara antenas de radar

Esta unidade pode ser utilizada em qualquer sistema electromecânico que requeira uma rotação contínua e sem restrições enquanto transfere energia ou dados de uma estrutura estacionária para uma estrutura rotativa. Também é chamada de interface elétrica rotativa, comutador, coletor, giratório ou uma junta rotativa elétrica. Ele pode melhorar a capacidade eletromecânica, simplificar o projeto do sistema, eliminar possíveis danos durante a rotação. É o aparelho chave de várias mesas de trabalho rotativas de precisão, instrumento de teste elétrico, fabricação e instrumento de controle de processo. O anel deslizante miniatura LPM-12J é uma unidade padrão, fora da prateleira, que utiliza contatos de ouro na interface giratória. Os fios de chumbo com código de cores são utilizados tanto no estator como no rotor para simplificar as ligações eléctricas. O LPM-12J permite uma enorme flexibilidade para lidar com as restrições de tamanho do sistema. Ele está disponível em configurações de 1 a 12 circuitos. Características ♦ - modelos de 12 circuitos ♦ - 1 ampère por circuito, 240VAC/DC ♦ - Montagem de precisão para proporcionar uma vida rotativa excepcional ♦ - Velocidade até 300 rpm contínua ♦ - Contactos Gold-Gold ♦ - Fios de chumbo flexíveis, codificados por cores, prateados ♦ - Manuseio superior de sinais de controle de baixo nível ♦ - Caixa metálica opcional Spécifications Velocidade de operação - 0-300 rpm Número de Circuitos - 12 Voltagem - 240 VAC/DC Classificação de corrente - 1 ampère por circuito ( Pode passar 2A em algumas condições especiais) Faixa de temperatura - -20°C a +60°C Material de Contacto - Ouro para Ouro Tamanho do chumbo - 30# cobre banhado a prata Comprimentos de chumbo - Padrão 250 mm (9,843 pol.) Rigidez dieléctrica - >500 VAC a 50Hz, entre cada circuito Isolamento Résistance - 50 MO @ 500 VDC Ruído Elétrico - <35mO
