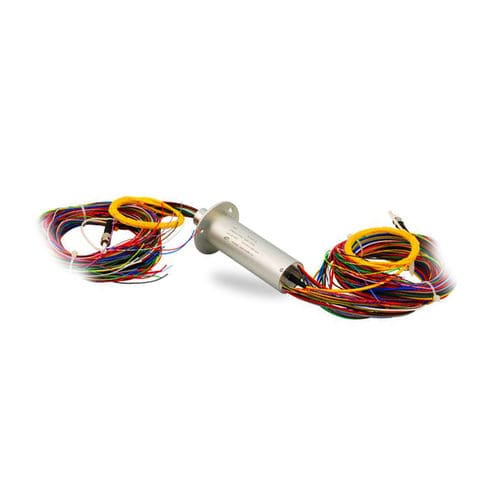

Anel coletor eletro-ótico LPC-0910-3502-FO01
de cápsulapara robóticapara antenas de radar

anel coletor eletro-ótico
anel coletor eletro-ótico
anel coletor eletro-ótico
Guardar nos favoritos
Comparar


Características

Tipo
eletro-ótico
Estrutura
de cápsula
Aplicações
para robótica, para antenas de radar, para aplicações militares, para aplicações de vídeo monitoramento, para aplicações industriais, para plataforma de petróleo, médico-hospitalar
Material
de liga de alumínio
Outras características
compacto, IP54, com contatos em ouro
Tensão

240 V

Corrente primária

10 A

Velocidade de rotação

MÁX: 100 rpm
(628 rad.min-1)

MÍN: 0 rpm
(0 rad.min-1)

Número de contatos

45 unit

Descrição

JINPAT LPC-0910-3502-FO01 é um anel deslizante de alta precisão com design compacto. Com uma junta rotativa óptica integrada, este modelo de anel deslizante é capaz de transmitir potência, sinais e sinais ópticos. Este modelo de anel deslizante adota liga de alumínio como material da carcaça e metal precioso como material de contato. Adotando construção especial e técnica de fabricação, LPC-0910-3502-FO01 mostra grande anti-interferência, e garante uma perda de pacote de dados extremamente baixa. É muito suave durante a rotação e, portanto, produz praticamente nenhum ruído elétrico. A LPC-0910-3502-FO01 utiliza técnica avançada no campo, e é bem recebida entre os clientes. Esta cápsula anel deslizante óptico é adequado para dispositivos elétricos com demanda para transmitir sinais ópticos. Circuitos - 9 Circuitos* 10A, 35 Circuitos*2A, 1* Fibra Tensão de trabalho - 240 VDC Resistência dieléctrica - Entre circuits≥500V@50Hz Isolamento - 100MΩ@100VDC Ruído Elétrico - ≤15mΩ Velocidade de trabalho - 0~100 rpm Contato - Precious Metal Carcaça - Liga de Alumínio Tamanho do fio - AWG17# /28# Comprimento do fio de chumbo - Rotor:1000±5 mm Estator:1000±5 mm Comprimento do fio de fibra - Rotor:800±5 mm Estator:800±5 mm Comprimento de onda - 1310-1650mm Perda de inserção - <2dB Perda por Devolução - >40dB Tipo Fibra Óptica - Modo simples Tipo de conector - ST Temperatura - -40°C~+85°C Umidade - ≤60%RH IP - IP54

---

Catálogos

Não estão disponíveis catálogos para este produto.
