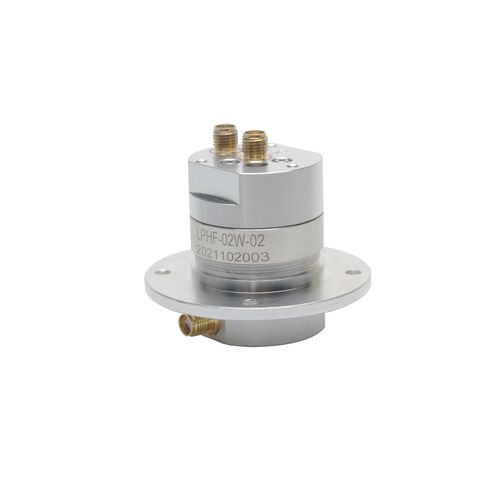

Anel coletor de cápsula LPHF-02W-2

para antenas de radarpara aplicações marítimaspara aplicações militares

As juntas rotativas de alta frequência incluem as juntas rotativas coaxiais, as juntas rotativas com guia de onda, as juntas rotativas com guia de onda coaxial. Elas também podem ser chamadas de anéis deslizantes de alta freqüência ou anéis deslizantes de radiofreqüência. Estes anéis deslizantes são especialmente projetados para sinais de alta freqüência/ sinais de radiofreqüência LPHF-02W-2 A velocidade deste produto pode atingir 200rpm, vida >5 milhões, CH1:DC-18GHz,vswr<1.5,CH2:DC-10GHz,vswr<2.4, os dois canais têm maior freqüência, o desempenho tem vantagem sobre os pares, e este modelo pode atender a forma de saída radial da extremidade do estator do cliente para reduzir a limitação do espaço axial. Especificações Canal CH1 CH2 Torque inicial 0.05Nm@ temperatura ambiente Interface Tpe SMA-F(50ohm) SMA-F(50ohm) Torque Rotativo Contínuo 0.05Nm@ temperatura ambiente Velocidade rotativa,Max. 250rpm Gama de Frequências DC-18GHz e DC-10GHz Tempo de vida ≥ 5 milhões de rotações Peak Power, Max. 1000W Material da carcaça Alumínio Potência Média Max 60W@4.5GHz & 10W@4.5GHz Perda de inserção, Max 0.5dB /0.54dB Temperatura de operação -45~+70*C
