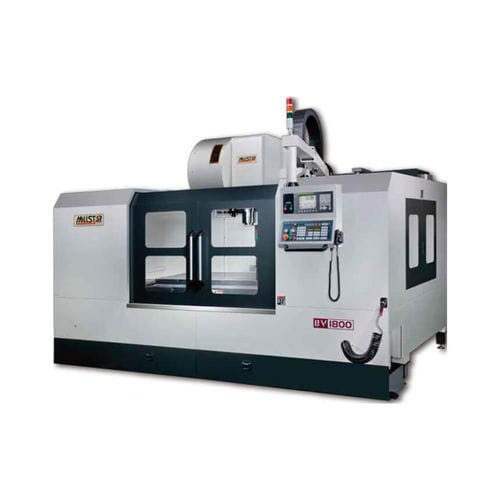

Centro de usinagem CNC de 3 eixos BV1400

verticalBT 40BT 50

A máquina é fabricada em fundição de Meehanite com nervuras internas ao longo de cada secção, apresentando rigidez e estabilidade metálicas a longo prazo. A base de 4 guias de deslizamento (1400-2000) é uma peça única, as guias de deslizamento são revestidas com Turcite B e todas as superfícies de contacto são raspadas à mão com precisão para aumentar a planicidade e melhorar a precisão geométrica de todo o conjunto. Os fusos de esferas de alta precisão (classe C3) em 3 eixos são pré-carregados para eliminar a deslocação térmica. Os fusos de esferas são montados de forma modular, o paralelismo e a exatidão da esquadria são calibrados dentro de ± 0,01 mm, em todo o comprimento. A verificação a laser, o teste do fuso de esferas e o equilíbrio dinâmico do fuso são realizados para garantir uma precisão estática e dinâmica óptima. O tipo linear utiliza uma via linear de precisão do tipo rolo Tratamento endurecido duradouro para as guias do tipo caixa (série BV). Braço ATC tipo 24 ferramentas (std.) para 1400-2000. O modelo inferior a 1500A pode ser enviado por contentor HQ de 40". Acessórios de série: Sistema de sopro de ar do fuso Sistema de lubrificação automática Controlador Mitsubishi M80 (ecrã LCD de 8,4") 20 ferramentas Tipo sem braço ATC ,BT40(BV60,BV80,) Parafuso Transportador de aparas tipo cinta de aço com carrinho (BV60~LV100) Velocidade do fuso 10.000 rpm, BT40, transmissão por correia (BV60-80) Rosqueamento rápido Desligamento automático Sistema de refrigeração Permutador de calor Interface RS 232 Arrefecedor de óleo do fuso Cobertura total contra salpicos Jato de ar código M Caixa de ferramentas com ferramentas Luz de trabalho de quartzo Pistola de água e pistola de ar Kits e blocos de nivelamento Transformador (só para exportação) Acessórios opcionais: CTS 20/30/50 bar (refrigeração através do fuso) braço de 24 ferramentas tipo ATC,BT40(BV60,BV80,LV100) Dispositivo de medição automática do comprimento da ferramenta Renishaw
