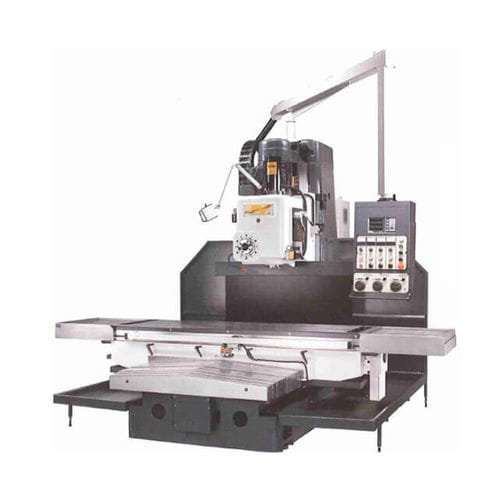

Fresadora CNC de 3 eixos VH650B
verticalhorizontalde coluna

Fresadora CNC de 3 eixos - VH650B -  JIUH-YEH PRECISION MACHINERY CO., LTD. - vertical / horizontal / de coluna
Fresadora CNC de 3 eixos - VH650B -  JIUH-YEH PRECISION MACHINERY CO., LTD. - vertical / horizontal / de coluna
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
vertical, horizontal
Estrutura
de coluna
Cone
NT50
Outras características
de precisão
Curso X

1.700 mm
(66,93 in)

Curso Y

1.050 mm
(41,34 in)

Curso Z

950 mm
(37,4 in)

Velocidade de rotação

MÍN: 45 rpm
(283 rad.min-1)

MÁX: 1.500 rpm
(9.425 rad.min-1)

Potência

15 ch
(15 hp)

Altura máx. das peças

640 mm
(25 in)

Peso total

7.500 kg
(16.534,67 lb)

Comprimento total

5.180 mm
(203,9 in)

Largura total

4.080 mm
(160,6 in)

Altura total

3.180 mm
(125,2 in)

Descrição

A cama, a coluna, o selim e a mesa são fabricados em ferro fundido Meehanite de alta qualidade, com alívio de tensões para uma elevada estabilidade. Os eixos X e Y são protegidos por coberturas telescópicas em aço inoxidável. O acionamento dos eixos X e Y utiliza parafusos de avanço de alta precisão, combinados com porcas duplas, garantindo uma elevada precisão de alimentação. Todas as guias de deslizamento são endurecidas, rectificadas com precisão e depois revestidas com Turcite-B para máxima resistência ao desgaste. O fuso funciona com rolamentos de contacto angular precisos. O fuso é fabricado com precisão em aço de liga SCM21, tratado termicamente e rectificado com precisão. Todas as engrenagens da cabeça de fresagem são endurecidas e rectificadas com precisão para um funcionamento silencioso. O avanço do eixo X é acionado por um servo motor de elevado binário, proporcionando uma velocidade de avanço variável. O potente motor do fuso proporciona uma elevada taxa de remoção de aparas. Opção de controlador CNC Fanuc ou Mitsubishi. Todos os modelos podem ser convertidos num sistema controlado por CNC. Acessórios de série: Sistema de lubrificação automática Sistema de arrefecimento Caixa de ferramentas Parafuso da barra de tração do fuso Almofadas de nivelamento Parafusos de nivelamento Bloqueio do eixo Y, Z operado a ar (480,550,650,780) Transformador (apenas para exportação) Acessórios opcionais: todos os parafusos (X, Y) Barra de tração de ar (vertical e horizontal) mesa rotativa do 4º eixo (Manual) (1o,5o,15o) Electric magnet(400X800,500X1000) Equipamento de travagem do fuso (fuso vertical e horizontal) Torno (16", 20") Conjunto de mandril de pinça para fresagem de topo Conjunto de fixação universal Bandeja de refrigeração Proteção de aparas Meia cobertura para mesa de trabalho 3 eixos D.R.O (marca Fagor) Norma CE

---
