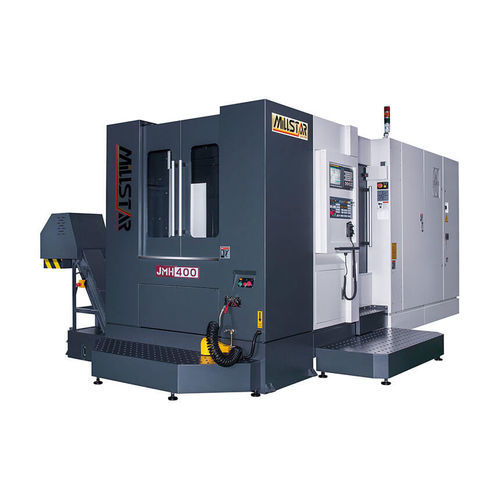

Centro de usinagem CNC de 3 eixos JMH400
horizontalBT 4040 ferramentas

centro de usinagem CNC de 3 eixos
centro de usinagem CNC de 3 eixos
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
horizontal
Cone
BT 40
Número de ferramentas
40 ferramentas, 60 ferramentas
Função adicional
de corte
Curso X

630 mm
(24,8 in)

Curso Y

630 mm
(24,8 in)

Curso Z

630 mm
(24,8 in)

Velocidade de rotação

10.000 rpm
(62.832 rad.min-1)

Potência

15 kW, 18,5 kW
(20,39 hp, 25,15 hp)

Velocidade de avanço no eixo X

MÍN: 1 mm/min
(0 in/s)

MÁX: 10.000 mm/min
(7 in/s)

Velocidade de avanço no eixo Y

MÁX: 10.000 mm/min
(7 in/s)

MÍN: 1 mm/min
(0 in/s)

Velocidade de avanço no eixo Z

MÍN: 1 mm/min
(0 in/s)

MÁX: 10.000 mm/min
(7 in/s)

Capacidade máx. da mesa

400 kg
(882 lb)

Peso máx. das ferramentas

10 kg
(22 lb)

Peso total

11.500 kg, 13.500 kg
(25.353,16 lb, 29.762,41 lb)

Comprimento total

4.713 mm
(185,6 in)

Largura total

3.056 mm
(120,3 in)

Altura total

2.735 mm
(107,7 in)

Descrição

As principais partes estruturais são de construção integrada do tipo concha e caixa para ultrapassar totalmente o problema da "rigidez cega" do corte. Os três eixos são montados com guias lineares do tipo rolo para trabalhos pesados, com resistência a cargas pesadas e deslocação rápida. As partes estruturais são de construção simétrica combinada com reforço de nervuras em forma de "V" que garante que permanecerão sem deformação mesmo após um longo período de tempo. As peças estruturais são fabricadas em ferro fundido de alta qualidade, temperado para aliviar as tensões. O software avançado de análise de elementos finitos é aplicado para simular a tensão estrutural. Isto assegura a melhor rigidez, estabilidade e capacidade de amortecimento possíveis da máquina. Trocador de paletes automático de tipo rotativo mesa rotativa com indexação de 1o (JMH-400 std. 0.001o) Controlo Mitsubishi ou Fanuc 40 ferramentas tipo corrente ATC BT-50,JMH-500:6,000 rpm acionamento direto BT-50,JMH-630/800/1000:6.000 rpm Cabeça de engrenagem japonesa Sistema de guia linear do tipo rolo rígido Refrigeração da cortina do fuso Arrefecedor de óleo do fuso Permutador de calor para o quadro elétrico sistema de lavagem de aparas potente de 3 áreas Sistema de lubrificação automática Proteção contra salpicos totalmente fechada Transportador de aparas tipo corrente com carrinho Parafusos e calços de nivelamento Caixa de ferramentas com ferramentas Manual de operação e manutenção Transformador (apenas para exportação) e embalagem para exportação Acessórios opcionais: 0.mesa rotativa de indexação 001o ou 5o (JMH-400, 0.001o std.) magazine tipo corrente de 60,90,120 ferramentas BT-50, 8.000~12.000 rpm acionamento direto (JMH-500) BT-50, acionamento direto de 8.000 ou 10.000 rpm (JMH-630~JMH-1000) Refrigeração através do fuso (CTS-20/30/50/70 bar)

---
