Centro de usinagem CNC de 3 eixos JMH630
horizontalde colunaBT 50

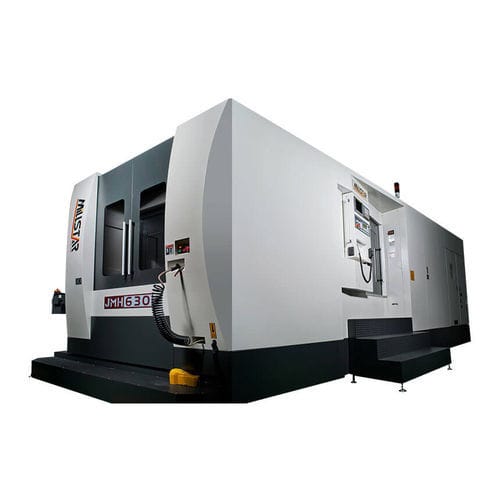

Centro de usinagem CNC de 3 eixos - JMH630 -  JIUH-YEH PRECISION MACHINERY CO., LTD. - horizontal / de coluna / BT 50
Centro de usinagem CNC de 3 eixos - JMH630 -  JIUH-YEH PRECISION MACHINERY CO., LTD. - horizontal / de coluna / BT 50
Guardar nos favoritos
Comparar


Características

Número de eixos
de 3 eixos
Orientação do eixo-árvore
horizontal
Estrutura
de coluna
Cone
BT 50
Outras características
de alta precisão, de alta rigidez, com carga/descarga automática, multifuso
Curso X

1.020 mm
(40,16 in)

Curso Y

850 mm
(33,46 in)

Curso Z

890 mm
(35,04 in)

Velocidade de rotação

6.000 rpm
(37.699 rad.min-1)

Potência

15 kW, 18,5 kW, 22 kW, 26 kW
(20,39 hp, 25,15 hp, 29,91 hp, 35,35 hp)

Velocidade de avanço no eixo X

MÍN: 1 mm/min
(0 in/s)

MÁX: 6.000 mm/min
(4 in/s)

Velocidade de avanço no eixo Y

MÍN: 1 mm/min
(0 in/s)

MÁX: 6.000 mm/min
(4 in/s)

Velocidade de avanço no eixo Z

MÍN: 1 mm/min
(0 in/s)

MÁX: 6.000 mm/min
(4 in/s)

Capacidade máx. da mesa

1.200 kg
(2.646 lb)

Peso máx. das ferramentas

20 kg
(44,1 lb)

Peso total

27.000 kg, 31.000 kg
(59.524,81 lb, 68.343,3 lb)

Comprimento total

6.664 mm
(262,4 in)

Largura total

4.175 mm
(164,4 in)

Altura total

3.632 mm
(143 in)

Descrição

O fuso direto proporciona uma melhor precisão e reduz a vibração do fuso. Guia linear do tipo rolo de alta rigidez em 3 eixos que proporciona um fabrico de alta precisão e uma vida útil mais longa. A mudança de mesa rotativa CNC permite o carregamento e descarregamento da peça de trabalho durante o processamento. Economizando tempo na espera de carga da peça de trabalho. O uso da mesa rotativa CNC serve a condução do motor, a precisão da posição exacta. O tipo de tesoura da cobertura telescópica pode reduzir a saída do motor, o ruído, aumentar o movimento suave e a força média. O sistema de lavagem de aparas extra com 30 bicos fornece 3 áreas de lavagem necessárias. O sistema de lavagem de aparas é eficaz e aumenta a lavagem em 33%. Acessórios padrão: Trocador de paletes automático de tipo rotativo mesa rotativa com indexação de 1o (JMH-400 std. 0.001o) Controlo Mitsubishi ou Fanuc aTC tipo corrente de 40 ferramentas BT-40,JNH-400/JMH-500(40):10,000 rpm acionamento direto BT-50,JMH-500:6.000 rpm acionamento direto Sistema de guia linear do tipo rolo rígido Refrigeração da cortina do veio Arrefecedor de óleo do fuso Permutador de calor para o quadro elétrico sistema de lavagem de aparas potente em 3 áreas Sistema de lubrificação automática Proteção contra salpicos totalmente fechada Transportador de aparas tipo corrente com carrinho Parafusos e calços de nivelamento Caixa de ferramentas com ferramentas Manual de operação e manutenção Transformador (apenas para exportação) e embalagem para exportação Acessórios opcionais: 0.mesa rotativa de indexação 001o ou 5o (JMH-400, 0.001o std.) magazine tipo corrente de 60,90,120 ferramentas BT-40, 10.000~24.000 rpm acionamento direto (JMH-400/JMH-500) BT-50, 8.000~12.000 rpm acionamento direto (JMH-500)

---
