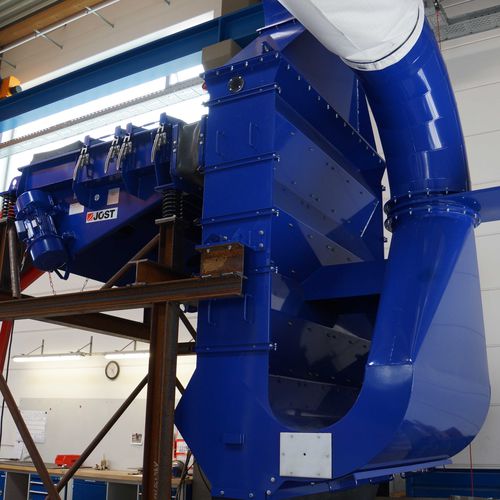

Separador de ar ZIG-ZAG

de partículaspara areia de quartzo

O material começar é transportado no canal ziguezague-dado forma da peneira através de um mecanismo de alimentação hermético. Aqui, uns materiais mais claros são separados dos mais pesados que usam um cruzamento de fluxos múltiplo que peneira o processo. O ar exigido para este processo da separação flui da parte inferior para cobrir através do canal peneirando. As partículas mais claras são varridas afastado com a corrente de ar quando umas partículas mais pesadas caírem para a parte inferior contra o fluxo do ar e descarregadas na base do separador. O material claro levado pelo fluxo de ar retira para fora a parte superior através do canal da peneira e é transportado através dos canais ao ciclone onde então é separado e descarregado através de uma válvula de porta giratória. Geralmente, os sistemas do separador de ar do ziguezague operam-se no modo da recirculação, onde um ventilador funde o ar refinado de novo na base do separador. Para produtos muito empoeirados ou úmidos é igualmente possível operar o sistema no modo parcial da recirculação ou da sução. O fluxo de ar exigido é fornecido por um ventilador radial.
