Para ser utilizado como ferramenta de fixação de precisão em máquinas-ferramentas, placas de superfície e CMMs.
Desenho

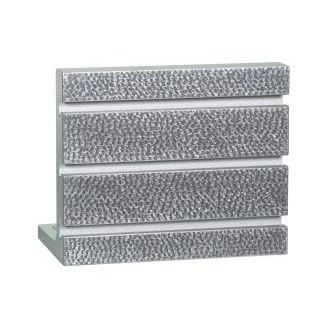

Corpo moldado inerentemente estável e resistente à deformação. A superfície de apoio está equipada com ranhuras de fixação. A partir de um comprimento comum de arestas de 300 mm, as travessas diagonais são integradas no lado de trás.
Tipo BS, superfície de fixação com ranhuras de aperto (não ilustradas).
>2 lados precisos, nº 65001.
>Todos os lados precisos, n.º 65021.
Tipo BN, superfície de aperto com ranhuras de fixação em T segundo DIN 650
>2 lados precisos, nº 65101.
>Todos os lados precisos, n.º 65121.
Trabalhando
>2 lados precisos, superfície em pé e superfície de fixação são finamente trabalhados, planos e retangulares com a precisão indicada. As restantes superfícies laterais são acabadas.
>As restantes superfícies laterais são finamente trabalhadas, planas, paralelas e rectangulares de acordo com as precisões indicadas.
Precisão
>JFA grau de precisão II: 0,020 mm, retificado
>JFA grau de precisão I: 0,008 mm, raspado e tocado
>JFA grau de precisão I+: 0,004 mm, especialmente raspado e tocado
>JFA grau de precisão I++: 0,002 mm, mais fino raspado e tocado
---
