Medidor de retilinearidade LL

de superfíciede planezaeletrônico

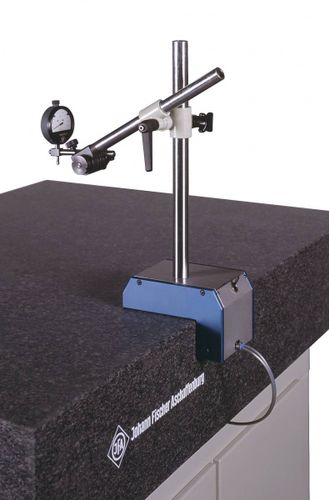

Para ser utilizado para medições de retilinidade e paralelismo Construção O suporte de medição GL1 guia-se a si próprio pela face superior e pela face exterior da placa de superfície ou do feixe de medição em pedra dura natural. A pré-fixação por vácuo garante uma orientação rígida para a transacção das tarefas de medição. A planicidade de ambas as faces de guia e sua retangularidade deve estar dentro de 0,005 mm. Movimento manual sem abrasão e resistência. É possível obter uma precisão de lançamento de até 1 µm / m, quando as faces de referência são trabalhadas com as precisões correspondentes. Para fixar o suporte de medição, os rolamentos de ar serão desligados. Para a operação uma unidade de ar-vácuo, dotada de ar comprimido pré-filtrado min. 5 bar, é necessário. O braço cruzado e a fixação da sonda de medição podem ser ajustados separadamente. Com ajuste fino na fixação e furo de 8 mm para indicador de discagem ou sonda eletrônica. Dados técnicos >Coluna Ø 25 mm, comprimento 300 mm >Braço transversal Ø 20 mm, comprimento 300 mm >Ajuste fino da sonda de medição >Precisão até 1 µm / m Instalações técnicas As faces das referências estão em precisão correspondente. Planicidade e rectangularidade das faces de precisão dentro de 5µm. Operação com ar filtrado e comprimido - mín. 5 bar, livre de óleo e água.
