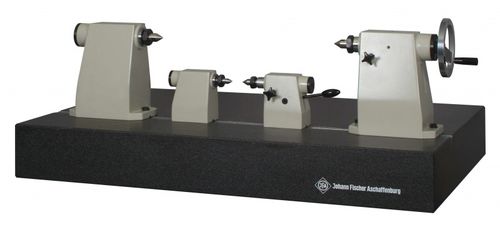

Cabeçote móvel

Para a utilização com ranhuras em "t" de bancadas de medição e placas de superfície para acomodar peças de trabalho simétricas em rotação. Desenho Os corpos são feitos de ferro fundido. Os rostos de pé são finamente raspados à mão. As mangas do porta-bagagens, as molas de fenda e os centros substituíveis a 60° são feitos de aço temperado. As molas de pressão são de aço temperado. Cada porta traseira está equipada com um centro de 60°. Os centros de 60° têm porcas de arrasto. Há um cabeçote com um ponto central fixo e um cabeçote com um ponto central ajustável. Este cabeçote de cauda pode ser ajustado por um volante ou uma alavanca de mão. As nádegas podem ser posicionadas em ranhuras em t de acordo com DIN 650. Até uma altura central de 300 mm, as estantes traseiras são fixadas com uma alavanca de aperto do tucho. As estantes traseiras com uma altura central de 250 mm e maiores são equipadas com parafusos adicionais com ranhura em "t". Design com alavanca de mão O centro de um cabeçote traseiro é carregado por mola e pode ser ajustado por meio de uma alavanca manual. Este desenho pode ser escolhido para as estantes traseiras com uma altura central de até 300 mm. Design com roda de mão O centro de uma cauda é ajustável por um volante autoblocante. Particularmente adequado para fixação sensível de peças pesadas ou peças de trabalho que podem ser facilmente deformadas. Precisão Altura e paridade lateral do eixo dos centros em relação às faces de base das nádegas, bem como às faces de guia das molas de fenda endurecida e retificada. >0,002 mm, alavanca manual de design, Nº 312 01 0 >0,002 mm, roda de mão de design, Nº 314 01 0 >0,012 mm, alavanca de design, Nº 312 11 0 >0,012 mm, roda de mão de design, Nº 314 11 0
