Aparelho de teste de concentricidade

manualde bancadade precisão

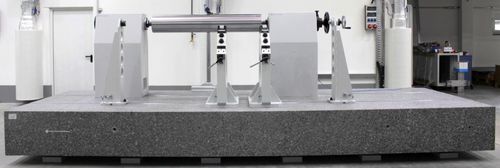

Fixação e medição precisa de peças grandes em rotação e simétricas - sem centro e entre centros Super-estrutura / Funcionalidade A base da superestrutura é formada por uma placa base feita de pedra dura natural. Duas ranhuras em T, planas e paralelas, em aço, são trazidas para o lado superior, finamente retificadas e lapidadas no sentido longitudinal. Um par de mancais de rolos de bloco de mancal é utilizado para o rolamento sem centro definido das peças a serem medidas. Os rolamentos de rolos são ajustados por meio dos blocos de manômetro de forma que a altura nominal do eixo das peças a serem medidas não mude - independentemente do diâmetro do rolamento das peças. Equipados com molas de aço de tonalidade e ranhuras e um sistema de transporte aéreo na base, os macacos de rolo são movimentados e posicionados manualmente de forma resistente ao desgaste e de fácil utilização. Para evitar um deslocamento axial das peças a serem medidas devido à rotação, dois batentes axiais, concebidos como aço estável/construção soldada, são fornecidos como porta-contentores. Um par de peças com corpos de base em ferro fundido especial, bem como de cepas e molas ranhuradas em aço temperado servem para o rolamento definido das peças a serem medidas entre centros. As peças a serem medidas são fixadas através da regulagem manual de um cabeçote de ponta através de uma roda manual. Tal como o mancal de rolos do manômetro, também as estantes traseiras são movimentadas e posicionadas com um sistema de transporte por ar comprimido. Um instrumento exemplar para a realização de tarefas de medição é um suporte de medição com coluna ajustável e ajuste fino, a cujo braço de medição está acoplado um medidor ou indicador fino.
