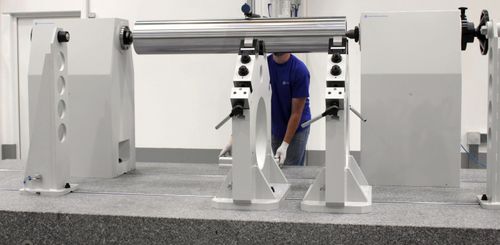

Sistema de medição de concentricidade

de calibração universalde tubospara eixo

Ajustável para diferentes diâmetros de rolamentos com o uso de calibres. Para medições de concentricidade de alta precisão de peças rotacionalmente simétricas, como eixos, rolos e tubos. A construção dos blocos de rolos de precisão JFA é projetada para acomodar peças muito pesadas. Estes instrumentos de precisão também podem ser usados em combinação com um par de cabeçote móvel ou uma cabeça de fuso com contra cabeçote móvel. Construção - estrutura rígida de suporte de rolos O corpo principal é feito de ferro fundido ou aço. Os suportes de rolos são feitos de aço. A precisão de funcionamento dos rolos de rolamento de alta precisão até 0,002 mm. Com porcas-t finamente polidas de aço temperado. Os blocos de rolos de precisão são ajustáveis com bitolas. Eles podem ser posicionados e fixados em T-guia e ranhuras de aperto de, por exemplo, placas de superfície. Construção - estrutura flutuante de suporte de rolos A estrutura de suporte dos rolos é perpendicular ao eixo da peça de trabalho Flutuante. O resto da execução como descrito acima. Estes blocos de rolos de precisão serão utilizados, se o comprimento e o peso das peças de trabalho exigirem o apoio de mais de dois rolamentos. Isso permite que as peças na rotação a 0 - 360° sigam a concentricidade dos rolamentos para o lado. Falhas de concentricidade tornam-se mensuráveis. A deflexão da peça é eliminada. Ajuste do diâmetro do mancal com as dimensões finais Os rolos podem ser pré-ajustados de acordo com os diâmetros conhecidos com a ajuda de blocos de calibre, para que peças com diferentes diâmetros externos também possam ser alinhadas com alta precisão, bem como igual ao eixo ideal.
