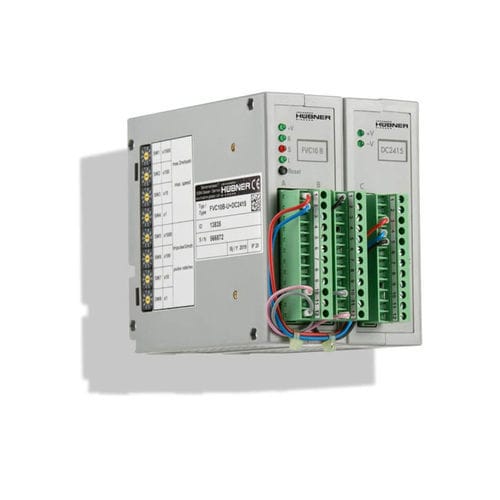

Conversor de sinal impulso FVC 10

digitalHTLanalógico

Ideal para PLCs com entradas analógicas Configurável através de interruptores sem software de configuração Opções: notificação de excesso de velocidade / controlo da tensão Descrição do produto Os conversores de frequência-tensão (conversores de sinal) são utilizados para converter os sinais de saída digitais dos encoders rotativos incrementais numa tensão CC ou corrente contínua proporcional à velocidade e ao sentido de rotação. A velocidade final e a taxa de impulsos são definidas utilizando quatro interruptores de codificação. O valor resultante é convertido e alimentado nas saídas analógicas. Dados técnicos Aplicação Converter as saídas de sinal do encoder em analógicas (0...±10 V, 0...±20 mA, +4...+20 mA) Tensão de alimentação ±15 VDC (Opção: 24 VDC) Entrada de sinal Codificador incremental (5-30 V) e entrada de reset (nível TTL, 0 V) 4 interruptores para definir a taxa de impulsos/rotação 1-9999 4 interruptores para definir a velocidade máxima 1-9999 rpm Saída de sinal 0 a ±10 VDC (máx. 20 mA) 3 LEDs para rotação no sentido horário/anti-horário e paragem Gama de frequências 0-200 kHz Caixa Caixa do módulo para calha de montagem standard Dimensões máx. 90 x 118 x 136 mm Ligação eléctrica cabeçalho macho PHOENIX COMBICON de 24 pólos Gama de temperaturas do dispositivo 0 °C a +50 °C Opções do aparelho / Função Segunda saída de tensão: 0 a ±10 V, blocos de saída desacoplados Saída de corrente: 0 a ±20 V, blocos de saída desacoplados Saída de corrente (sentido de rotação independente): 4-20 mA, blocos de saída desacoplados Tensão de alimentação opcional 24 VDC: sinal de gama de excesso de velocidade, monitorização da tensão
