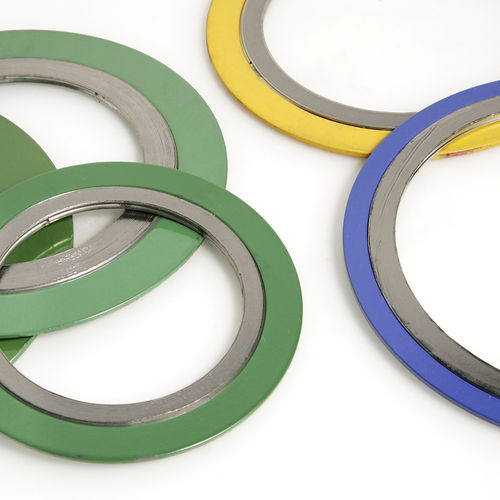

Junta de vedação espiral CGI Spiral Wound

redondametálicade bandas

As juntas espiraladas consistem numa tira de metal com perfil em "V" enrolado em forma de espiral e com um enchimento de material macio. O material macio torna a junta espiralada à prova de água e a tira de metal torna-a rígida. A combinação destes dois materiais torna as juntas enroladas em espiral o produto ideal para vedar fluidos a alta temperatura (até 1.000ºC) e a alta pressão (até 250 bar) Tipos de Juntas de Feridas Espirais Tipo R: material macio (SEM faixa metálica) Tipo IR: material macio + faixa metálica interior Tipo CG: material macio + faixa metálica exterior Tipo CGI: faixa metálica interior + material macio + faixa metálica exterior. A tira de metal exterior é normalmente de aço carbono e a sua função é centralizar o flange. O anel interior ajuda a evitar a tensão interna. Como está em contacto com o fluido, deve ser feito do mesmo material que a tira espiral e compatível com o fluido. Para o material de enchimento, recomendamos o uso de grafite para temperaturas que vão de 550ºC a -200ºC na maioria dos casos. Materiais para juntas de feridas espiraladas Para a Strip e para os anéis: Para a Tira e os anéis: Aço Carbono Aço inoxidável: 304, 304L, 316L, 316Ti, 321, etc. Outros: Alumínio, Prata, Cobre, Titânio, Níquel, Monel, Inconel, etc. Para o Enchimento: Grafite PTFE Fibra sem amianto
