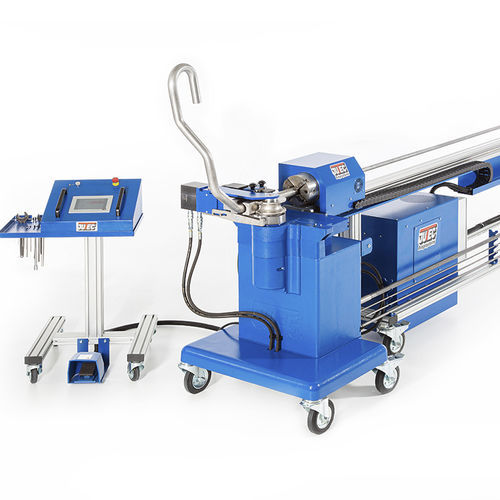

Curvadora hidráulica 5000

de tubossemiautomáticacom mandril

Máquina para curvar mandril JUTEC modelo 5000 - a máquina de curvar econômica para raios de curvar estreitos. A unidade de acionamento compacta com suporte de mandril destacável oferece vantagens quando utilizada no local de instalação. O cabeçote de dobra independente pode ser facilmente modificado para dobra à esquerda e dobra à direita para geometrias difíceis. As ferramentas de dobra plugáveis permitem um rápido reequipamento para dobrar outras dimensões de tubo. Um sistema hidráulico rápido para reduzir os tempos de dobra é um fator importante para a produção em série. A pressão da braçadeira de bloqueio para a fixação do tubo pode ser ajustada de forma ideal. O comando SPS com armazenamento de dados e interface de bus CAN pode armazenar aproximadamente 200 programas para ângulo de curvatura, medição linear e ângulo de torção para um máximo de 30 sequências de curvatura em um comprimento de tubo. Um banco de dados contendo qualquer número de materiais está disponível para monitorar os valores de recuperação elástica. A máquina dispõe de dois modos operacionais: Em "flexão simples", o comprimento e a torção dos arcos em direção um ao outro são exibidos automaticamente. No modo "dobra controlada" os dados são armazenados previamente e uma comparação nominal/real permanente é feita durante a dobra. Desta forma, o posicionamento falso dentro de uma janela de tolerância é excluído e a taxa de erro do usuário é minimizada. As mensagens de erro geral são mostradas na tela grande com texto completo. A retração do mandril pode ser programada e o mandril pode ser retraído antes da programação quando um determinado ângulo de flexão tiver sido realizado. Possíveis campos de aplicação: Tubulação hidráulica Construção de oleodutos Construção de instalações, por exemplo, química Construção metálica Prototipagem
