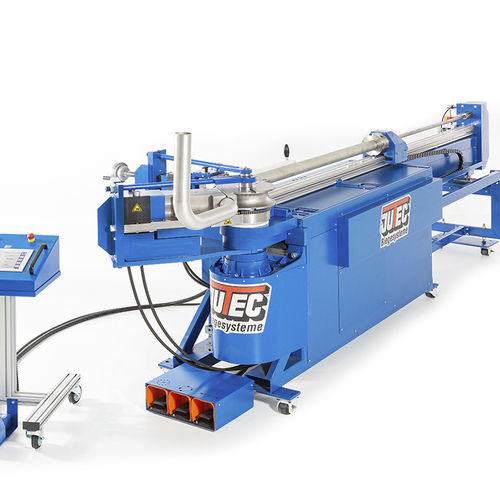

Curvadora hidráulica 7000, 9000

de tuboscom mandril

Para dimensões de tubo de 20mm a 88.9mm este sistema de dobra oferece soluções para geometrias complexas com raios padrão de 2xD. Dependendo da qualidade do material e da espessura da parede, também podem ser realizados raios de 1,5xD adequados para a produção em série. A uma altura da ferramenta de 120 mm também existem possibilidades suficientes para perfis especiais. O acionamento extremamente preciso e forte do eixo de dobra e a construção estável e rígida do suporte do mandril e do braço de dobra também contribuem para o resultado de dobra desejado. As ferramentas de dobra plugáveis permitem um rápido reequipamento para dobrar outras dimensões de tubo. A pressão da braçadeira de bloqueio para a fixação do tubo pode ser ajustada de forma ideal. O controle SPS com armazenamento de dados e a mais recente interface X2X podem armazenar 500 programas (podem ser expandidos via pen drive USB) para ângulo de curvatura, medida linear e ângulo de torção para um máximo de 50 sequências de curvatura em um comprimento de tubo. Um banco de dados livremente programável para qualquer número de materiais (USB) está disponível para monitorar os valores de recuperação elástica. A máquina dispõe de dois modos operacionais: Em "flexão simples", o comprimento e a torção das curvas entre si são exibidos automaticamente. No modo "dobra controlada" os dados são armazenados previamente e uma comparação nominal/real permanente é feita durante a dobra. A pedido, todos os sistemas de dobra também estão disponíveis com batente de rotação pneumático. Possíveis campos de aplicação: Tubulação hidráulica Construção de oleodutos Construção naval Construção de instalações, por exemplo, química Construção metálica Prototipagem
