Banco de ensaio de pressão

de temperaturade fluxode potência

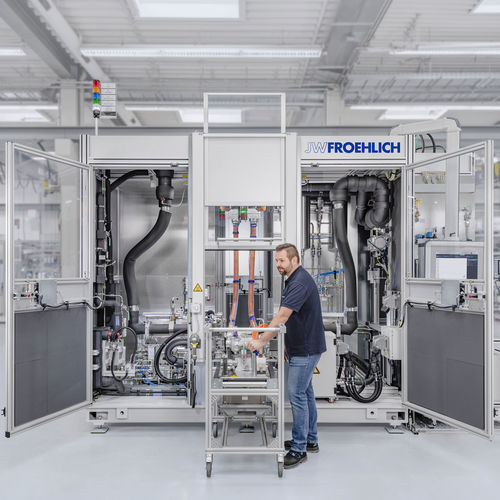

A bancada de testes funcionais da JW Froehlich para testar compressores de ar eléctricos para pilhas de células de combustível é altamente flexível. É adequada como banco de ensaio de fim de linha tanto para a produção em pequena como em grande escala. O design da máquina permite o carregamento manual das peças de teste ou a operação totalmente automatizada como uma bancada de teste de fluxo. Quando a bancada de testes compacta é montada numa base de máquina, incluindo todos os armários de medição e energia, pode satisfazer os requisitos variáveis do ambiente de produção. Uma das caraterísticas especiais da bancada de teste é a sua alta flexibilidade de tipo. A alimentação de ar pode ser adaptada manualmente, de modo a que os compressores de ar eléctricos possam ser testados em várias configurações: com compressores de fase única e de duas fases, ou com um compressor e uma turbina. A medição da velocidade de rotação é efectuada a partir do exterior, utilizando uma sonda de campo magnético. A alimentação eléctrica máxima é de 45 kW, sendo possível a expansão para níveis de desempenho superiores, bem como diferentes modificações e extensões orientadas para a aplicação. Os canais da unidade de controlo (por exemplo, o inversor) são lidos através do CAN ou de outras interfaces de comunicação padrão. Métodos de teste e conteúdos Medição do desempenho do inversor e da peça de teste Medição da temperatura em volutas individuais Medição da pressão em volutas individuais Avaliação dos canais da unidade de controlo através da comunicação CAN ou de normas gerais Medição da velocidade de rotação da peça de teste com sonda de campo magnético (a partir do exterior) Controlo do fluxo da água de arrefecimento Condicionamento da água de arrefecimento para a temperatura Condicionamento do ar para a temperatura Condicionamento da temperatura da chumaceira de ar Controlo e medição do fluxo de massa Monitorização da tensão (AT e BT)
