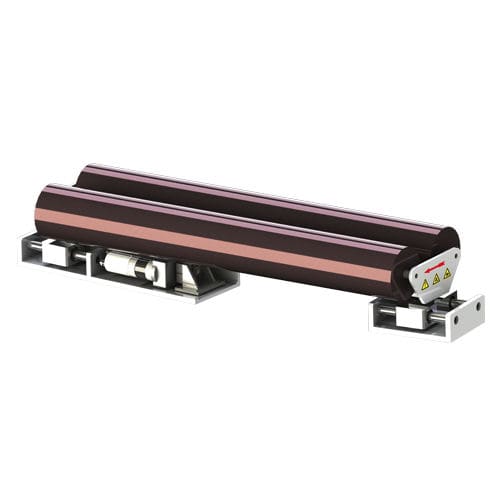

bstract:They consiste de uma estrutura de base fixa e uma estrutura guia móvel. Esta última acomoda um ou dois rolos de posicionamento e gira em torno de um ponto de rotação imaginário no plano de alimentação. Quando a trajetória de avanço é desviada, o quadro do rolo guia é traduzido de um lado para que o material entre na posição de ajuste correta no rolo seguinte. Com base no princípio de funcionamento do quadro de rolos de correção de deslocamento, o quadro de rolos de correção de deslocamento necessita de um intervalo de alimentação e descarga suficientemente longo.
A-A Distribuição de tensão da largura do material na extremidade da alimentação 1 Ponto rotativo
B-B Distribuição de tensão da largura do material na extremidade da descarga 2 Rolo de alimentação
K Quantidade de correcção da largura do material 3 Moldura
α Faixa de correção de desvio máximo ±5° 4 Eletro-olhos
σ1 Tensão básica da largura do material 5 Rolo fixo
σ2 Distribuição de tensão devido ao balanço do rolo de deflexão na extremidade da alimentação
σ3 Distribuição de tensão devido à oscilação do rolo deflector na extremidade de descarga Comprimento de alimentação de
L1 até ao ponto de rotação Comprimento de alimentação entre barris Comprimento de alimentação a partir de
L2 ponto de rotação para o rolo de avanço rotativo
L3 comprimento de alimentação = distância de alimentação = 1,8 vezes a 2 vezes a largura máxima do material
L4 comprimento de descarga = distância de alimentação = 0,5 vezes a 1 vez a largura máxima do material
Precisão da guia - ±0.1mm
Diâmetro do rolo D - 100/120/160/200mm
Tensão de funcionamento - 24V DC
Velocidade de resposta Max 30mm/s
---
