Sistema de detecção CCD

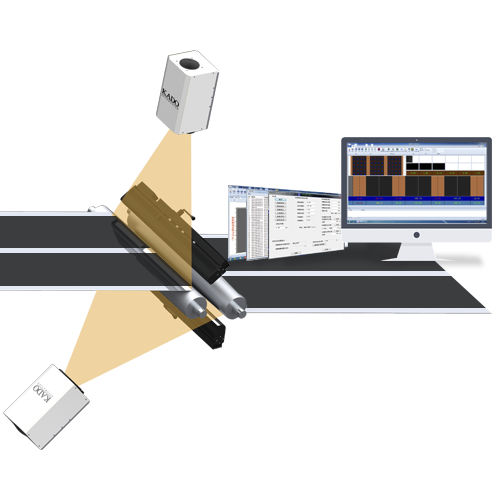

Sistema de Detecção de Alinhamento para a Indústria de Electricidade de Lithium O sistema Abstract：The utiliza o princípio da imagem CCD para verificar 100% on-line a largura do filme, o branco (largura do ouvido) e a uniformidade dos revestimentos superior e inferior. Ele também pode realizar o controle em loop fechado através do sistema de correção ou sistema servo, de forma a otimizar a consistência dos revestimentos. 1)Os pontos de detecção de CCD devem ser colocados na superfície do rolo, na medida do possível, para evitar erros de medição causados por oscilações do material e instabilidade da tensão do equipamento. 2)A fixação do CCD e da fonte de luz deve ser estável e não deve sofrer oscilações. 3)Âmbito de detecção: personalizado de acordo com as necessidades do cliente. 4)Precisão de detecção: ≤ ± 0.1mm. 5)O sistema é adequado para medições de catodo (placa positiva) e anodo (placa negativa), em que o anodo não tem área de revestimento AT9 1)Monitoramento online da largura do material a ser testado. 2)Análise e armazenamento dos dados para facilitar a rastreabilidade dos dados. 3)Regras de alarme sonoro e luminoso são definidas para facilitar o controle da produção. 4)Gestão de direitos multiníveis e orientação operacional para evitar o uso indevido. 5) Suporta até 300 ordens de trabalho para preservação de informações. 6)Iniciar a função de verificação para evitar que o sistema detecte falsos positivos. 7)A detecção de defeitos no revestimento previne a falha contínua do defeito revestido. 8)Gerenciamento de entrada e saída de comunicação e gerenciamento de sinais. 9)Larguras de revestimento superior e inferior do controle de malha fechada coincide＜±0.3mm. 10)Aviso de alarme anormal do sistema e guia de soluções anormais para facilitar a manutenção do sistema.
