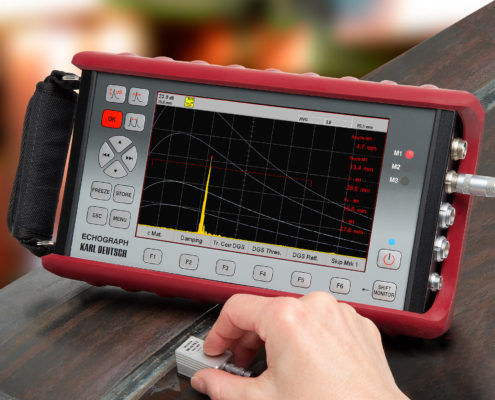

Detector de falhas por ultrassom ECHOGRAPH 1095

por tempo de voode bancadaportátil

O instrumento ideal para o teste manual de ultra-sons está equipado com as vantagens da tecnologia de teste digital: componentes mecânicos e electrónicos robustos com um ecrã grande de alto contraste e uma orientação prática e conveniente para o operador tornam-no praticamente indestrutível, mesmo em condições de funcionamento difíceis e no exterior. Além disso, o aparelho dispõe ainda de uma compensação de profundidade e de uma queda de eco na parede traseira. Melhorias opcionais com utilização de codificador: Strip Chart e TOFD No caso do registo de gráficos de tiras, a posição da respectiva amplitude é determinada por um codificador linear e transmitida digitalmente para o aparelho. O método TOFD (técnica de difração por tempo de voo) estabelecido para o teste de cordões de soldadura permite a determinação da posição e tamanho do defeito através da avaliação dos sinais de difração gerados nos bordos das dicontinuidades localizadas no percurso do som. Os resultados das medições da espessura da parede podem ser armazenados nas células de uma grelha matricial. Os pontos de medição da peça a ser testada são atribuídos às células correspondentes da grelha matriz. Uma visualização codificada por cores dos valores medidos dentro da matriz permite uma rápida avaliação da distribuição de defeitos, por exemplo, durante a medição da espessura residual da parede numa tubagem. Um guia de sistema de fácil utilização também apoia os técnicos de ultra-sons menos experientes no manuseamento da sonda e no ajuste do instrumento: Basta ativar o assistente e seguir as instruções no ecrã.
