Sistema de inspeção ultrassônico ECHOGRAPH-RPSR

automáticode espessurapara tubos

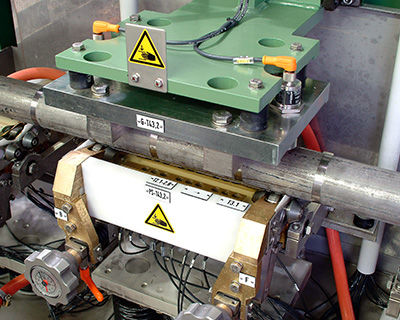

Uma vasta gama de diâmetros (15 mm a 600 mm) pode ser testada com este conceito de inspeção. As sondas ultra-sónicas são montadas em câmaras cheias de água por baixo dos tubos e os tubos passam por elas helicoidalmente. As câmaras de teste com mola de ar seguem a superfície do tubo, mesmo em caso de desvios de reta ou ovalização. As câmaras de teste são levantadas para cada tubo e baixadas novamente após o teste. Com o exame rotativo, é necessária uma hélice larga para um elevado rendimento. Isto é conseguido através da utilização de sondas largas (várias sondas convencionais numa caixa comum ou sondas de matriz faseada). A largura total do campo sonoro corresponde ao avanço helicoidal dos tubos e, por conseguinte, o rendimento possível do sistema de ensaio baseia-se neste facto. Normalmente, são fornecidas câmaras separadas, dependendo da tarefa de inspeção (defeitos longitudinais, defeitos transversais, defeitos oblíquos, laminações, espessura da parede). Factos importantes - Conceito de inspeção variável para uma vasta gama de diâmetros (15 mm - 600 mm) - Transporte helicoidal de tubos com transportador de rolos especial - Sondas largas (sondas múltiplas convencionais ou sondas de matriz faseada) são montadas por baixo dos tubos em câmaras de teste - Seguimento pneumático das câmaras de ensaio ao longo da superfície do tubo - Câmaras de ensaio separadas por tarefa de ensaio (defeitos longitudinais, defeitos transversais, defeitos oblíquos, laminações, espessura da parede)
