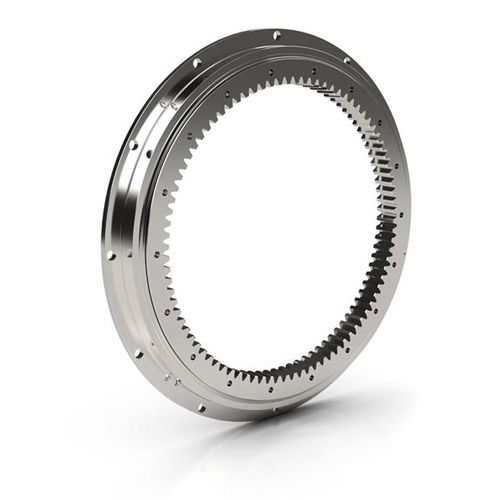

Rolamento de giro dentado interno RK series

de esferasde quatro pontos de contatoaxial

Os rolamentos de anel giratório da série Kaydon RK fornecem uma grande variedade de soluções para aplicações em que um diâmetro grande e um peso mais leve são fundamentais. Os anéis giratórios da série RK têm uma secção transversal flangeada em um ou ambos os anéis que reduz o peso e proporciona ao projectista do equipamento a flexibilidade única da Kaydon, acomodando várias configurações de estruturas de montagem adjacentes e arranjos de aparafusamento. Características de desenho A configuração interna é uma pista de arco gótico profundo, que proporciona quatro pontos de contacto com as esferas, permitindo que o rolamento transporte simultaneamente cargas radiais, axiais e de momento. A utilização de esferas espaçadoras alternadas com esferas de carga permite um menor torque rotativo e um desempenho superior em aplicações que envolvem movimento oscilatório. São fornecidos selos integrais de rolamentos de face para ajudar na exclusão de contaminantes Os rolamentos de giro da série RK são oferecidos em configurações sem engrenagens, com engrenagens internas e externas para a máxima flexibilidade de desenho. As engrenagens são modelos de ponta com ângulos de pressão de 20°, fabricados com qualidade AGMA Classe Q5 e tolerância de 0,005 a 0,015 polegadas para folgas. Os rolamentos da série RK de mesa giratória variam em tamanho de 20-47 polegadas de diâmetro externo (500-1200 mm de diâmetro externo) Disponibilidade Os rolamentos de anel de giro da série RK estão geralmente disponíveis em stock, e os pinhões de acoplamento para as versões com engrenagens também estão geralmente disponíveis Aplicações As soluções de rolamentos de anéis giratórios da série RK têm sido utilizadas com sucesso numa variedade de aplicações de serviço leve a médio, incluindo: -Pequenas gruas, braços e elevadores -Posicionadores industriais e mesas rotativas -Chute gira -Máquinas de embrulhar extensas -Máquinas de enchimento de garrafas
