Máquina bobinadeira

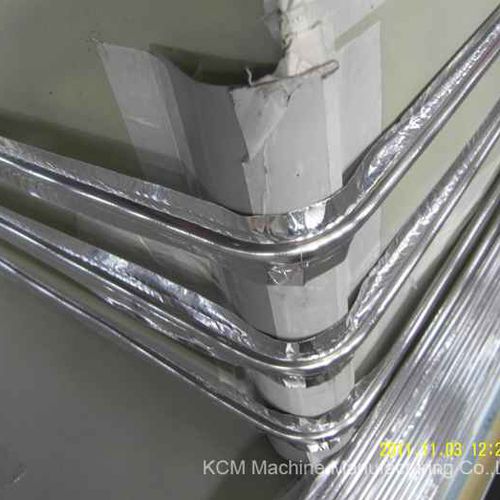

Bobinadora para Evaporador de Tubo de Alumínio Esta máquina é especialmente para que o revestimento interno do freezer seja coberto por um evaporador de tubo de alumínio que enrola automaticamente o tubo fora do revestimento interno. Ⅰ. Concepção geral O primeiro ponto para esta máquina de enrolamento é que é necessário usar tubo de alumínio para ser processado nesta máquina, e então o tubo será diretamente coberto na superfície do revestimento interno do freezer, enquanto isso com fita adesiva para colar o tubo firmemente para conectar com o revestimento interno (ligeiramente por assistência manual). O equipamento é composto por desbobinamento para endireitar e nivelar o tubo, dispositivo para baixar e levantar o interior do freezer pode ser coberto automaticamente pelo tubo de baixo para cima, dispositivo de enrolamento do tubo, molde com fixação automática quando o revestimento interno é colocado na braçadeira para que o revestimento interno possa segurar firmemente para o enrolamento do tubo, sistemas de controle elétrico, etc. Ⅱ. Parâmetro técnico 1. Tempo circle≤45s por peça. 2. Material de processamento: Tubo de alumínio e aço com diâmetro 7mm ou de acordo com a exigência do cliente para o adaptador de ferramentas de enrolamento, 0,9mm na espessura do tubo. 3. AL Largura da fita: 35~60mm, espessura: 0.4~0.7mm; 4. Âmbito do produto para revestimento interno: L800~1800mm×B450~750mmXH650~750; 5. Energia Elétrica: Aproximadamente 10KVA 380V/50Hz) 6. Ar comprimido: 0.5-0.65MPa; 7. Cor: De acordo com a demanda do usuário. Ⅲ. Função dos Equipamentos Principais 1. Dispositivo de enrolamento do tubo: Com o propósito de colocar o tubo de alumínio para enrolar. 2. Dispositivo tampão de canalização: Para apagar a tolerância de sincronização de velocidade. 3. Dispositivo de Endireitamento e Elevação do Descarregador: Para fazer o tubo enrolar ao redor do revestimento interno do freezer com tubo de nivelamento de baixo para cima auto.
