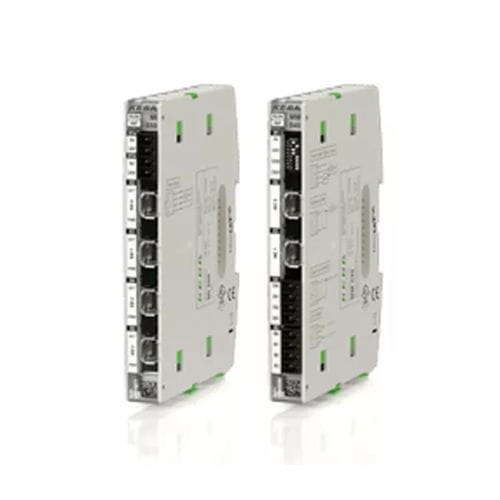

Módulo de posicionamento M series

Os módulos de posicionamento da KEBA adquirem sinais de posição ou informação de velocidade de codificadores incrementais e SSI. Medição de frequência com módulo codificador incremental A avaliação da frequência de subida e descida das duas pistas leva a uma resolução temporal significativamente melhor do valor da frequência em frequências baixas do codificador em comparação com o tempo do ciclo de controlo. Graças a um tempo de porta ajustável, o comportamento da medição da frequência pode ser adaptado aos respectivos requisitos de aplicação em termos de velocidade de reacção e resolução. Entradas de trinco para módulo codificador incremental A atribuição das entradas do trinco aos codificadores incrementais pode ser configurada conforme necessário. A usabilidade mundial é possível graças à simples comutação do circuito de entrada (dissipador/fonte). Integração de vários codificadores SSI As interfaces SSI individuais podem ser adaptadas às especificidades dos codificadores utilizados através de várias definições de configuração, tais como taxas de bits, comprimentos de telegramas, máscaras de bits e codificação.
